Место вкладыша в системе транспортной тары
Вкладыши для транспортной упаковки работают в паре с ящиком, лотком, обрешёткой или ящичным поддоном. Сама по себе тара груз не удерживает. Внутри неё изделие живёт свободно: смещается при кантовании, подпрыгивает на неровностях, упирается в стенку при торможении. Эта деталь решает именно такую задачу: она передаёт нагрузку от груза в тару и обратно, превращая набор деталей в одну жёсткую систему.
Здесь важно не путать три разных интента, у каждого из которых есть своя статья:
- Упаковочные вкладыши — общее, зонтичное понятие: конструкция, слои, материалы, производство. Хорошая отправная точка, если вы ещё выбираете тип детали.
- Ложемент в коробке — потребительская упаковка: распаковка, презентация, полка магазина.
- Ложементы для перевозки — про условия в пути: рейсы, фургоны, контейнеры, ресурс оснастки в логистике.
Наш случай — середина между ними: деталь проектируется под конкретную тару и под требования к её перевозке, но акцент не на условиях рейса и не на презентации, а на том, как вкладыш соединяется с тарой и удерживает груз в ней. Вкладыши для транспортной упаковки считают вместе с тарой: в расчёт идут внутренние размеры, допуски на её изготовление, точки крепления и схема штабелирования.

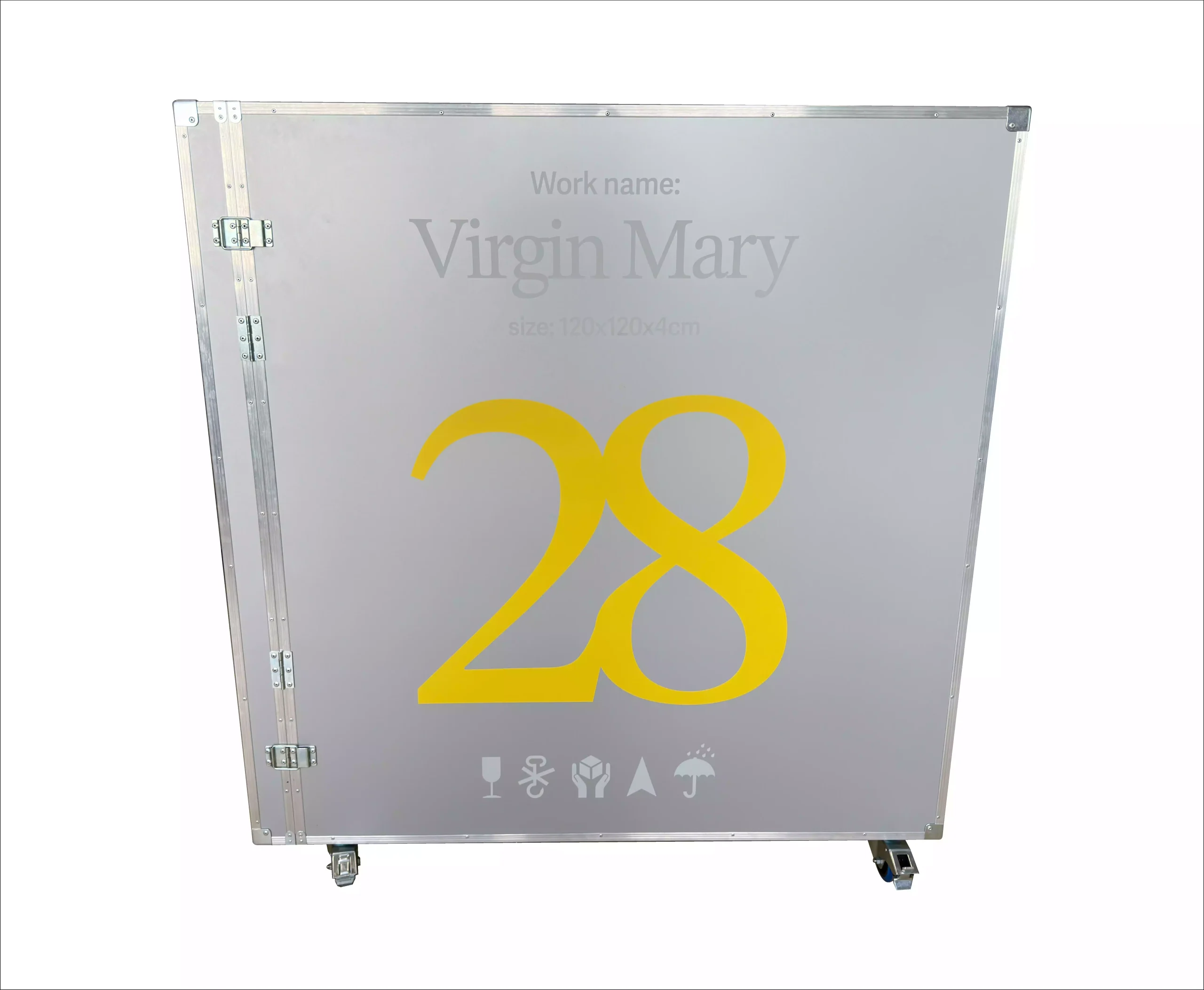

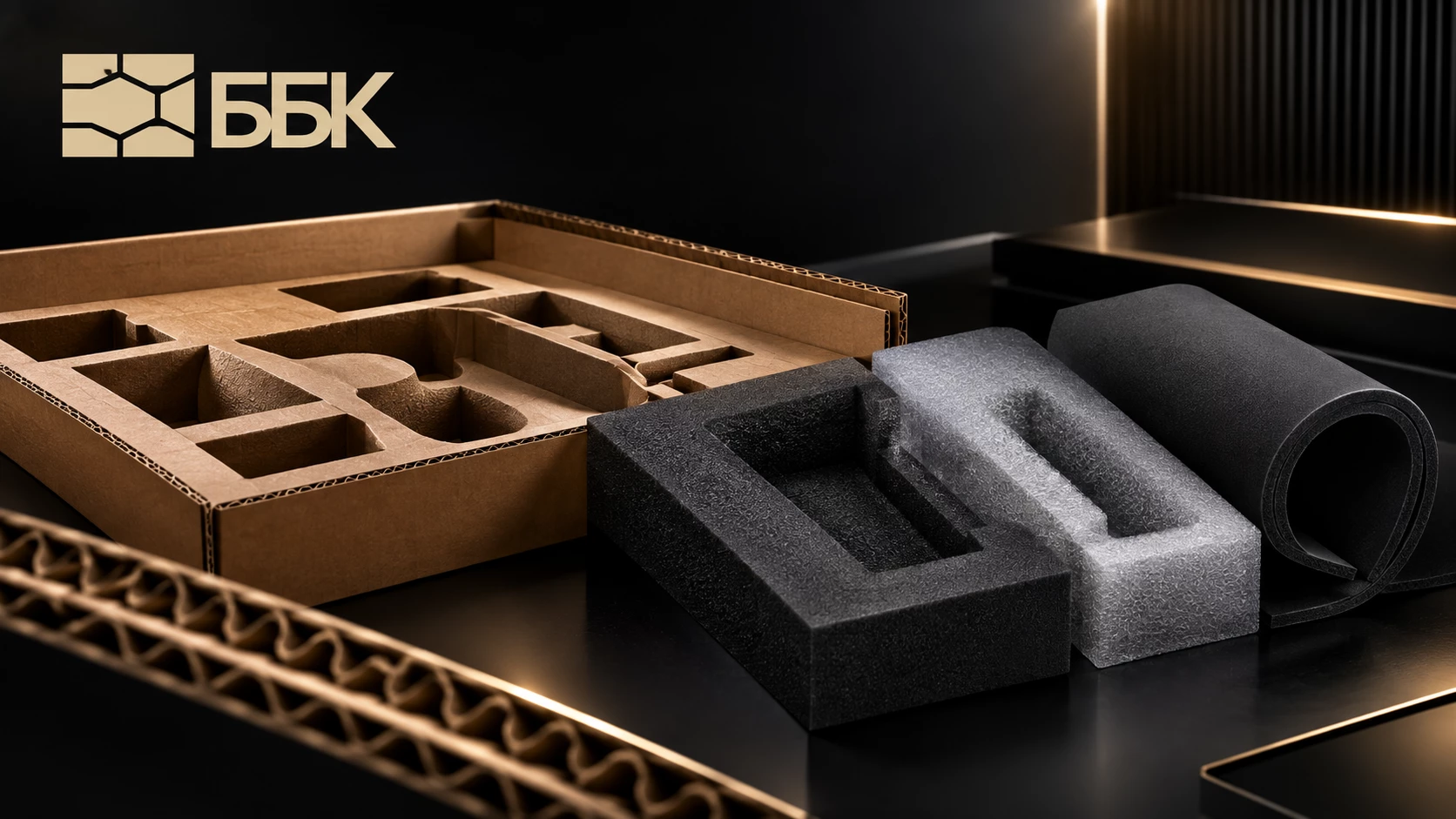

Второй участник этой системы — сама тара. Решётку или обечайку из гофрокартона считают вместе с вкладышем, а не отдельно: если стенка ящика прогибается под нагрузкой, любая распорка перестаёт работать. Для тяжёлых и крупногабаритных отгрузок тару часто делают не из картона, а из композита — это отдельное направление, кейсы, ящики и кофры на заказ, и там деталь проектируют под жёсткий корпус.
Четыре точки фиксации: как вкладыш держит груз
Удержание в таре почти никогда не делают одним приёмом. Рабочая схема — комбинация из двух-четырёх точек фиксации, и каждая закрывает свой вид подвижности.
| Способ фиксации | Как работает | Когда нужен | Что ограничивает |
|---|---|---|---|
| Посадка по контуру (гнездо) | Держит изделие за счёт формы: боковые стенки гнезда не дают ему ходить по плоскости | Лёгкие и средние грузы, комплекты из нескольких позиций | Не убирает вертикальный ход: при перевороте изделие выходит из гнезда |
| Распорка и обечайка по периметру | Передаёт боковую нагрузку в стенки тары, держит её форму под штабелем | Средние и тяжёлые отгрузки, штабелирование, тонкая тара | Требует точных внутренних размеров тары и допусков на её изготовление |
| Прижим сверху (крышка-фиксатор) | Исключает вертикальный ход: изделие зажато между дном и прижимом | Любой груз, если тара кантуется или едет сборными партиями | Нужен монтажный зазор, иначе прижим не защёлкивается и не держит |
| Крепление к дну (болты, стяжки, ленты) | Жёстко связывает изделие или вкладыш с тарой | Тяжёлые и крупные позиции, многооборотная тара | Усложняет распаковку: монтаж и демонтаж занимают время на складе |
На практике чаще всего работают две связки. Для серийной продукции — «гнездо плюс прижим»: быстро укладывать, быстро доставать, ничего не откручивать. Для тяжёлых изделий — «распорка плюс крепление к дну»: вкладыш становится частью тары и остаётся в ней при возврате.
Отдельно про зазоры. Деталь не должна входить в тару с усилием: при монтаже его перекашивает, кромки подминаются, и посадка груза уходит. Технологический зазор по периметру — не «небрежность», а обязательный элемент расчёта. То же и с гнёздами: если изделие имеет радиусы, уступы и выступы, они повторяются в раскладке, иначе фиксация будет только на вид.
Что происходит с грузом в таре: кантование, тряска, штабель
Три сценария нагружения дают три разных требования к конструкции, и проверять нужно каждый отдельно.
- Кантование и переворот. Самый жёсткий тест на удержание: если изделие держится только посадкой в гнездо, при перевороте оно выпадает и принимает удар всей массой. Лечится прижимом или креплением к дну.
- Тряска и удары в дороге. Нагрузка многократная и мелкая: материал вкладыша постепенно устаёт, кромки гнезда разбиваются, посадка становится свободнее. Это не одномоментная поломка, а накопление люфта.
- Штабелирование. Здесь работает не амортизация, а жёсткость: вкладыш и тара вместе держат вес верхних ящиков. Если распорка слабая, тара «складывается» и давит на груз сверху.
Отсюда практический вывод: одну и ту же деталь нельзя проверять только «на глаз». Минимальная приёмка — три действия. Первое: закрытую тару перевернуть и потрясти — внутри ничего не должно шевелиться. Второе: поставить в штабель на сутки и посмотреть, не появилась ли деформация тары и не просела ли посадка. Третье: разобрать и собрать комплект 10–20 раз — так проявляется износ гнезда, который не виден на новой детали.
Серийные отгрузки: воспроизводимость важнее формы
В единичной отгрузке деталь можно подогнать по месту. В серии так нельзя: каждая следующая деталь должна садиться в тару без подгонки, иначе сборка на складе превращается в ручную работу.
Что для этого фиксируют:
- Геометрию и оснастку. Раскладка, материал и толщины фиксируются один раз, и деталь воспроизводится от партии к партии. Если изделие меняется, дорабатывается контур гнезда, а не вся конструкция.
- Допуски на тару. Картонная тара «гуляет» по размерам от партии к партии сильнее, чем композитная. Расчёт ведут по худшему случаю, иначе часть партии будет садиться с зазором, а часть — с натягом.
- Порядок укладки. Если комплект состоит из нескольких позиций, вкладыш задаёт последовательность: сначала тяжёлое на дно, потом лёгкое сверху. Это сокращает время сборки и убирает ошибки комплектовщика.
- Маркировку. Номер вкладыша, артикул тары и схема укладки на самой детали или на ярлыке — мелочь, которая экономит часы, когда на складе лежат похожие вкладыши под разные SKU.
Отдельная тема — вторичная тара. Когда ящики и лотки возвращаются в оборот, вкладыш живёт дольше одной отгрузки, и его конструкция должна выдерживать не только груз, но и сам процесс возврата: съём, пересылку, хранение стопкой.
Возвратная тара: ресурс вкладыша и когда его менять
В многооборотной таре вкладыш — расходная оснастка с ресурсом. Гофрокартон обычно одноразовый: он дешевле, но размокает и теряет жёсткость после нескольких циклов. Полимерные детали из EVA, ППЭ и ППУ служат десятки циклов, но тоже изнашиваются: кромки гнезда сминаются, прижим теряет упругость, посадка становится свободной.
| Признак износа | Что это значит | Решение |
|---|---|---|
| Появился люфт изделия в гнезде | Кромки сминаются, геометрия ушла | Замена вкладыша; для дорогой оснастки — ремонтная вставка в зону гнезда |
| Прижим не защёлкивается, крышка «дышит» | Материал потерял упругость или тара деформировалась | Проверить тару; при целой таре менять прижимной слой |
| Трещины по кромке и надрезам | Материал задубел: мороз, старение, неверный класс материала | Переход на более плотный материал для зимней эксплуатации |
| Конструкция входит в тару с усилием | Тара разбухла от влаги или изменились допуски | Просушить тару, пересчитать зазор, при повторяемости — пересмотреть допуски |
Общее правило простое: критерий замены — не внешний вид, а появившийся люфт. Пока изделие сидит плотно и тара не деформируется под штабелем, деталь рабочая. Как только появился ход, амортизация уже не работает: груз начинает бить в тару, а не в материал.
Материалы, крепёж и заказ под свою тару
Материал выбирают под массу, число циклов и жёсткость тары, а не «по привычке». Ниже — рабочая карта, с которой начинается расчёт.
| Материал | Что даёт в транспортной таре | Где применяют | Ограничение |
|---|---|---|---|
| EVA | Жёсткое гнездо, держит форму и вес, не крошится по кромке | Многооборотная тара, тяжёлые позиции, приборы и инструмент | Дороже ППЭ, требует фрезеровки под профиль |
| ППЭ (пенополиэтилен) | Хорошо демпфирует, лёгкий, экономичен в тираже | Прокладки, разделители, средние грузы, серийные отгрузки | Мягче EVA: глубокое гнездо под тяжёлый груз не держит |
| ППУ (пенополиуретан) | Профильные гнёзда сложной формы, мягкая посадка | Хрупкие изделия, крупногабаритные корпуса | Нужен несущий слой: сам по себе вес не держит |
| Гофрокартон | Решётки, обечайки, распорки, разделители | Одноразовая транспортная тара, серийные отгрузки | Боится влаги, ресурс — один-два цикла |
| Фанера, композит | Жёсткая основа под тяжёлый груз | Крупногабаритные и тяжёлые изделия, обрешётки | Утяжеляет тару, нужен крепёж |
Листы полимеров под раскрой закупают отдельно — сводка по толщинам и форматам есть в разделе материал для ложементов купить. Крепёж подбирают под сценарий: болты и стяжки — для многооборотной тары, клей — для неразборных вкладышей, ленты и ремни — там, где нужен быстрый монтаж на складе.
Чтобы посчитать такую деталь, нужны пять вводных: внутренние размеры тары, масса и габариты груза, выступающие и хрупкие части, число циклов перевозки и тип тары — картон, композит, поддон. По ним строится раскладка с точками фиксации, подбирается материал, согласуется макет — и только затем режется партия. Изготовление возможно от одного комплекта, изготовление ложементов на заказ стартует с расчёта, а не с минимального тиража. Для тяжёлых отгрузок в жёстком корпусе деталь считают вместе с кофром — это направление кофры для оборудования.
Часто задаваемые вопросы
Чем вкладыш для транспортной упаковки отличается от упаковочного вкладыша?
Понятие «упаковочный вкладыш» шире: это и амортизирующая прокладка, и решётка-разделитель, и профильное ложе. Вкладыш для транспортной упаковки — частный, более узкий случай: деталь проектируется под конкретную тару и должна удерживать груз при перевозке, кантовании и штабелировании, а не только отделять позиции друг от друга.
Чем он отличается от ложемента в коробке?
Ложемент в коробке — про потребительскую упаковку: аккуратная распаковка, презентация, полка магазина. Вкладыш для транспортной тары решает инженерную задачу: передать нагрузку в стенки тары, исключить вертикальный ход и выдержать штабель. Внешний вид здесь вторичен, а на первом месте — допуски и точки крепления.
Как вкладыш крепят к таре?
Три рабочих варианта: посадка с технологическим зазором (для съёмных вкладышей), прижим сверху или распорка по периметру (когда нужна фиксация без крепежа) и жёсткое крепление к дну болтами, стяжками или лентами (для тяжёлых позиций и многооборотной тары). Выбор зависит от массы груза и от того, как быстро комплект должны собрать на складе; для серийных отгрузок чаще берут посадку с прижимом.
Выдержит ли вкладыш несколько рейсов в возвратной таре?
Полимерные детали из EVA, ППЭ и ППУ выдерживают десятки циклов, гофрокартон — обычно один-два. Критерий замены не внешний вид, а появившийся люфт: как только изделие начало ходить в гнезде, амортизация перестаёт работать и груз бьёт уже в тару.
Как проверить, что груз не сместится в таре?
Минимальная приёмка — три действия: перевернуть закрытую тару и потрясти (внутри не должно быть подвижности), поставить в штабель на сутки и проверить деформацию тары и посадку, разобрать и собрать комплект 10–20 раз, чтобы увидеть износ гнезда, которого не видно на новой детали.
Сколько стоит вкладыш и как быстро его изготовят?
Стоимость зависит от габаритов, числа гнёзд и точек крепления, материала и тиража — точную цифру называем после оценки раскладки. Расчёт бесплатный, макет согласуется до резки, изготовление возможно от одного комплекта; срок фиксируем при согласовании заказа.
