Чем силовой инструмент отличается от ручного набора
Ручной набор — ключи, отвёртки, головки, зенкеры — это десятки мелких предметов. Задача вкладыша в нём одна: чтобы предметы не гремели, не терялись и лежали на своих местах. Такой интент закрывают статьи про ложементы для инструмента в целом и про гнёзда под слесарный набор — если у вас именно чемодан с ключами, начинать лучше с них.
Электроинструмент устроен иначе, и вкладыш для него решает другие задачи:
- Масса. Перфоратор или плиткорез весит 3–8 кг, отбойный молоток — больше. Это не «предмет в ячейке», а груз, который при рывке сминает тонкий слой материала и уходит в стенку кейса.
- Выступающие части. Патрон, сверло, кожух отрезного диска, длинная станина — всё это точки концентрации удара. Именно они принимают нагрузку при падении плашмя.
- Вибрация и нагрев. Инструмент кладут в кейс после работы, ещё тёплым и в пыли. Вкладыш должен это выдерживать и не накапливать грязь.
- Комплект. Кроме машины в кейсе живут аккумуляторы, зарядное устройство, буры, диски, ключи для патрона. Вкладыш обязан развести их по отсекам.
- Циклы. Профессиональный инструмент вынимают и укладывают несколько раз в день. Вкладыш работает как многооборотная оснастка, а не как одноразовая упаковка.
Отсюда разница в конструкции: в наборе ручного инструмента важна раскладка и точность ячейки, в силовом — несущая способность основания, прижим и разгрузка выступающих частей. Если нужен вкладыш под смешанный комплект, его считают по самому тяжёлому предмету, а не по среднему. Общие принципы заказного изготовления собраны в статье ложемент для инструмента на заказ.
Три группы инструмента и что ломается в каждой
Практика показывает, что 90% заказов на такие вкладыши — это три группы машин. Требования к гнезду у них разные, и путать их нельзя: универсальное «ложе по контуру» для всех трёх работает плохо.
| Группа | Что учесть | Что ломается при перевозке | Решение во вкладыше |
|---|---|---|---|
| Перфораторы и отбойные молотки (SDS) | Смещённый к двигателю центр тяжести, тяжёлый редуктор, выступающий патрон | Скол кожуха редуктора, удар по патрону, трещина бура, срыв рукояти | Глубокий профиль по корпусу, опора под редуктор, прижим сверху, отдельный отсек под буры |
| Шуруповёрты и гайковёрты (аккумуляторные) | Малая масса, но выступающий патрон и съёмная АКБ | Скол корпуса, повреждение контактов аккумулятора, потеря бит | Посадка «лёжа» с фиксацией за рукоять, отсек под 2 АКБ и зарядное, карман под биты |
| Плиткорезы, штроборезы, УШМ | Длинная станина, каретка, выступающий диск или кожух | Скол диска, изгиб станины, царапины на направляющих, задиры на каретке | Продольное ложе по станине (а не по каретке), защитный отсек под диск, ограничители по торцам |
Для плиткореза важна ещё одна деталь: длина. Станина бывает 600–1200 мм, поэтому вкладыш получается продольным, и кейс под него нужен вытянутый — часто это не чемодан, а кофр под оборудование. Вкладыш в таком кофре работает как распорка: он держит геометрию корпуса и не даёт тяжёлой станине гулять внутри.
Амортизация по массе: как считают слои
Толщину и материал подбирают по массе и характеру удара, а не «на глаз». Ниже — ориентиры, с которых начинается расчёт; финальные значения зависят от габаритов, площади опоры и условий перевозки.
| Масса инструмента | Несущее основание | Амортизирующий слой | Что важно |
|---|---|---|---|
| До 2 кг (шуруповёрт, маленькая УШМ) | ППЭ средней плотности | Тонкий мягкий слой или только посадка по контуру | Не пережать корпус: плотная посадка важнее мягкости |
| 2–5 кг (плиткорез, средний шуруповёрт) | EVA или ППУ | ППЭ или ППУ 10–20 мм под основанием | Гнездо по контуру плюс прижим сверху |
| 5–10 кг (перфоратор, штроборез) | EVA повышенной плотности | ППУ 20–30 мм в зонах удара | Разгрузить патрон и станину, добавить жёсткую обечайку |
| Больше 10 кг (отбойник, станочная часть) | EVA на жёсткой основе (фанера, пластик) | ППУ по площади плюс прижим с ремнём | Крепление к дну кейса, одной посадки в гнездо недостаточно |
Дальше вступают в силу две поправки, которые не выводятся из массы.
Центр тяжести. У перфоратора масса смещена к двигателю, а патрон торчит вперёд. Если гнездо опирается только на середину корпуса, при падении весь удар примет патрон — самая уязвимая часть. Поэтому опору ставят под редуктор, а патрон разгружают: он лежит в гнезде свободно, без упора в торец.
Площадь опоры. Тяжёлый инструмент с большой станиной распределяет вес по длине, и удельное давление выходит небольшим. Лёгкий шуруповёрт с малой пятой опоры давит на материал точечно. Поэтому «тяжелее — толще» работает не всегда: иногда лёгкий предмет требует более плотного материала, чем тяжёлый.
Фиксация против смещения: гнёзда, прижимы, отсеки
Посадить инструмент в гнездо — половина работы. Вторая половина — исключить подвижность, когда кейс перевернули, поставили на попа или резко затормозили.
- Глубина гнезда. Профиль повторяет корпус примерно на половину его высоты: инструмент должен удерживаться боковыми стенками, а не лежать на дне. Слишком глубокое гнездо заставляет вытаскивать машину за патрон — так его и ломают.
- Прижим. Верхняя вставка, прижимная планка или ремень на липучке. Признак правильно сделанного вкладыша простой: переверните закрытый кейс — внутри ничего не шевельнётся.

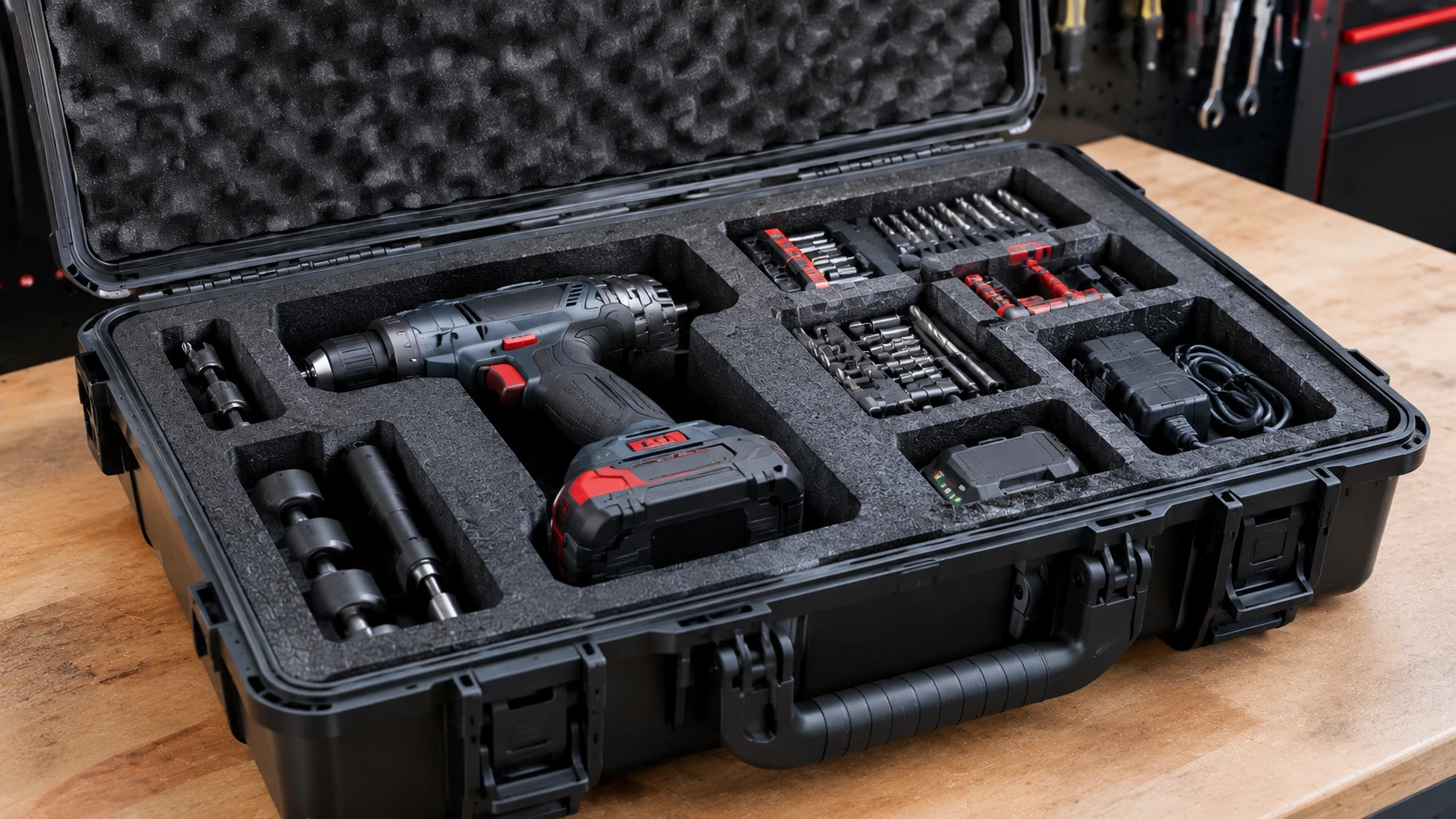

- Отсек под аккумуляторы. Две АКБ и зарядное — отдельная зона с бортиками, чтобы контакты не касались металла. Как это делают для самих батарей, разобрано в статье ложементы для аккумуляторов.
- Отсек под оснастку. Буры, свёрла, диски, пилки, ключ для патрона. Их ставят в отдельные ячейки или в карманы на крышке — так расходники не царапают корпус машины.
- Зона расходников и мелочи. Если в кейсе нужны перчатки, маркер, изолента, кабели — это уже не вкладыш, а органайзеры для кейсов: тканевые панели с карманами. Часто их ставят на крышку, а вкладыш — на дно.
Отдельно про съёмность. Инструмент возвращается с площадки грязным, в бетонной пыли и смазке. Вкладыш, который нельзя вынуть и промыть, через месяц превращается в грязевой сборник. Поэтому верхний амортизирующий слой делают съёмным, а не приклеенным намертво.
Стройплощадка: пыль, влага и мороз
Домашний шуруповёрт живёт в шкафу, профессиональный — в кузове, в бытовке и под дождём. Ложементы для силового инструмента, которые работают на площадке, собирают иначе, чем презентационные: требования к материалу здесь задаёт среда, а не внешний вид.
- Влага. EVA, ППЭ и ППУ имеют закрытые ячейки и воду не впитывают. Поролон — открытоячеистый: он набирает влагу и долго сохнет. Как ведут себя разные поролоны, видно в статье поролон для ложементов и кейсов; на улице его применяют только как съёмный верхний слой.
- Пыль и стружка. Дно гнезда не делают идеально горизонтальным: небольшой уклон и зазоры по углам не дают пыли спрессовываться в подушку под инструментом.
- Мороз. Плотные EVA и ППЭ сохраняют эластичность при отрицательных температурах, дешёвый тонкий ППЭ дубеет и трескается по надрезу. Для зимней эксплуатации это критично: вкладыш ломается не от удара, а от того, что стал хрупким.
- Корпус. Сам кейс тоже часть системы. Если инструмент возят в кузове, берут корпус с уплотнением контура — как в решениях с классом пластиковые кейсы IP67. Вкладыш без герметичного корпуса защищает от удара, но не от воды.
- Облицовка. Ткань и бархат — для презентационных комплектов. На площадке открытая ткань впитывает пыль и смазку, поэтому рабочие вкладыши чаще оставляют без покрытия или делают съёмный чехол.
Как заказать вкладыш под свой инструмент
Заказать ложементы для силового инструмента можно по пяти вводным: модель и габариты машины, её масса, выступающие части (патрон, диск, станина), внутренние размеры кейса или ящика, тираж и условия перевозки. Фото инструмента и кейса ускоряют работу: по ним сразу видны центр тяжести и уязвимые зоны.
Дальше порядок такой:
- 1. Обмер. По чертежу, по образцу или 3D-сканом, если корпус сложной формы и есть радиусы и уступы.
- 2. Макет раскладки. Согласуем, где лежит машина, где АКБ, где оснастка, как открывается крышка.
- 3. Подбор материала. Основание и амортизирующий слой под массу и условия — от ППЭ до EVA повышенной плотности.
- 4. Раскрой на ЧПУ. Фрезеровка профиля, лазерная резка тонких слоёв, склейка и каширование при необходимости.
- 5. Контроль посадки. Инструмент укладывается в готовый вкладыш: проверяем люфт, ход при перевороте кейса, доступ к аккумулятору.
Расчёт бесплатный, изготовление возможно от одного комплекта. Для серийных партий оснастка фиксируется, и следующие вкладыши идут по проверенной геометрии. Если инструментный парк смешанный — перфораторы, шуруповёрты, плиткорезы в одном ящике — раскладку строят по самой тяжёлой машине, а остальные получают свои гнёзда с собственными прижимами.
Общие условия изготовления — в разделе изготовление ложементов на заказ; для деталей и приборов, которые возят вместе с инструментом, есть отдельное направление — производство ложементов для автомобильных запчастей.
Часто задаваемые вопросы
Чем вкладыш для перфоратора отличается от обычного ложемента для инструмента?
Обычный ложемент для инструмента решает задачу раскладки: ключи и отвёртки лежат на своих местах и не гремеют. Вкладыш под силовой инструмент дополнительно несёт массу: у него жёсткое основание, опора под редуктор и прижим, чтобы машина весом 5–8 кг не сминала гнездо и не била патроном в стенку кейса при перевозке.
Какой материал лучше для инструмента весом 5–8 кг?
Основание из EVA повышенной плотности, в зонах удара — ППУ толщиной порядка 20–30 мм, сверху прижим. Тонкий ППЭ и поролон такую массу держат плохо: гнездо теряет форму, и инструмент начинает ходить внутри кейса. Точные толщины подбираются по габаритам и характеру перевозки.
Нужен ли отдельный отсек для аккумуляторов?
Да, и лучше не один. Аккумуляторы и зарядное устройство ставят в отдельную зону с бортиками, чтобы контакты не касались металлического инструмента и оснастки. Две ячейки под АКБ плюс место под зарядку — обычная схема для профессионального комплекта.
Выдержит ли вкладыш перевозку в кузове и работу на улице?
Да, если материал подобран под условия. Закрытоячеистые EVA, ППЭ и ППУ не впитывают влагу и сохраняют эластичность на морозе, поролон для улицы не подходит. Дополнительно важен сам кейс: без уплотнения контура вкладыш защищает от удара, но не от воды и пыли.
Можно ли сделать вкладыш по уже готовому кейсу?
Да, это обычная задача. Пришлите внутренние размеры кейса и габариты инструмента — раскладку посчитаем с технологическим зазором, чтобы вкладыш входил плотно, но без усилия. Если кейс стандартный, достаточно его модели и фото.
Сколько стоит вкладыш и как быстро его изготовят?
Стоимость зависит от габаритов, числа гнёзд, материала и тиража — точную цифру называем после оценки раскладки. Расчёт бесплатный, макет согласуется до резки, изготовление возможно от одного комплекта; срок фиксируем при согласовании заказа.
