Ложементы для измерительных приборов: допуски и поверка

Короткий ответ: ложемент для измерительного прибора — это вкладыш, который держит корпус по силовым базам, а не по выступающим частям, и не даёт геометрии уйти при перевозке. Ошибочная посадка на экран, индикатор или кожух даёт деформацию, а вместе с ней — уход показаний и внеплановую поверку. Поэтому вкладыш считают по массе, посадочным базам и чувствительным зонам прибора, а материал подбирают так, чтобы он гасил удар, но не «плавал» под весом. ББК изготавливает такие вкладыши из EVA и ППУ по чертежу, образцу или 3D-скану.

Почему измерительный прибор — особый груз

Обычный груз защищают от поломки: треснул корпус — видно сразу. С измерительным прибором сложнее: он может приехать целым и при этом врать. Деформация корпуса на доли миллиметра, смещение внутренней рамы или удар, который «проглотил» материал, — всё это уводит показания, а заказчик узнаёт об этом не при распаковке, а на первом измерении.

Поэтому у такой оснастки две задачи, а не одна: довезти без повреждений и сохранить геометрию. Второе требование и определяет конструкцию.

Здесь важно развести три близких интента, чтобы не получить на выходе одну и ту же статью трижды:

Производство кейсов под измерительные приборы — про сам корпус: оболочка, замки, ручка, петли. Это коммерческая страница про кейс.
Ложементы для технических приборов и оборудования — шире по составу: серверы, блоки автоматики, стендовое оборудование. Общий обзор.
Наш случай — внутренняя деталь под конкретный измерительный прибор: посадочные базы, допуски, чувствительные элементы, сохранение геометрии при перевозке и до поверки.

Что происходит с прибором в кейсе

Три вида воздействий работают одновременно, и каждое лечится своей частью конструкции.

Воздействие	Как проявляется	Что делает вкладыш
Удар при падении и погрузке	Скол корпуса, срыв крепления внутренней рамы, удар по выступающему узлу	Принимает энергию на себя в зонах, удалённых от чувствительных элементов; разгружает выступы
Вибрация в дороге	Постепенное ослабление посадки, натирание, усталость материала	Плотная посадка по базам без люфта — прибор не «дышит» в гнезде
Температура и влага	Деформация корпуса, конденсат, коррозия на контактах	Закрытоячеистый материал без влагонакопления; отсутствие давления на тонкие стенки

Отсюда правило: мягкий слой не должен быть «везде». Если прибор лежит в поролоне со всех сторон, он действительно не поцарапается, но при каждом толчке будет смещаться внутри мягкого ложа — а это и есть источник микросмещений, которые потом видны в показаниях. Амортизация нужна в зонах, где корпус способен её принять, а не под индикатором и не под экраном.

Допуски и посадочные базы: где можно опирать

Главная ошибка при заказе — считать гнездо «по контуру» по внешним габаритам. Контур для прибора вторичен: важно, на какие поверхности он опирается и какие нельзя нагружать.

Часть прибора	Можно ли опирать	Чем фиксировать
Силовые базы корпуса, рёбра, рама	Да, это основные точки опоры	Жёсткое гнездо по базе, без зазора
Экран, индикатор, стекло	Нет: точечная нагрузка ведёт к деформации и трещинам	Выемка с зазором, прижим рядом, не по стеклу
Выступающие узлы: объектив, разъём, ручка	Только как разгруженные зоны	Углубление по форме, без упора в торец
Крышка, кожух, декоративные накладки	Нет: это тонкая стенка	Зазор; прижим переносится на корпус
Калибровочные винты, пломбы	Нет, доступ должен оставаться	Открытая выемка, чтобы не сбить настройку при укладке

Зазоры считают от фактических размеров, а не от номинала в спецификации. Если чертежа нет, прибор обмеряют — вручную по базам или 3D-сканом, когда корпус сложной формы с радиусами и уступами. Последний вариант точнее: скан даёт фактическую геометрию, и гнездо повторяет её, а не приблизительную схему. Как это устроено, разобрано в статье про обмерный контроль геометрии.

Отдельно про прижим. Он должен держать прибор за корпус и не передавать усилие на измерительный узел. Проверка простая: закройте кейс, переверните — прибор не должен шевелиться; откройте и нажмите на прижим — он не должен прогибать крышку или экран.

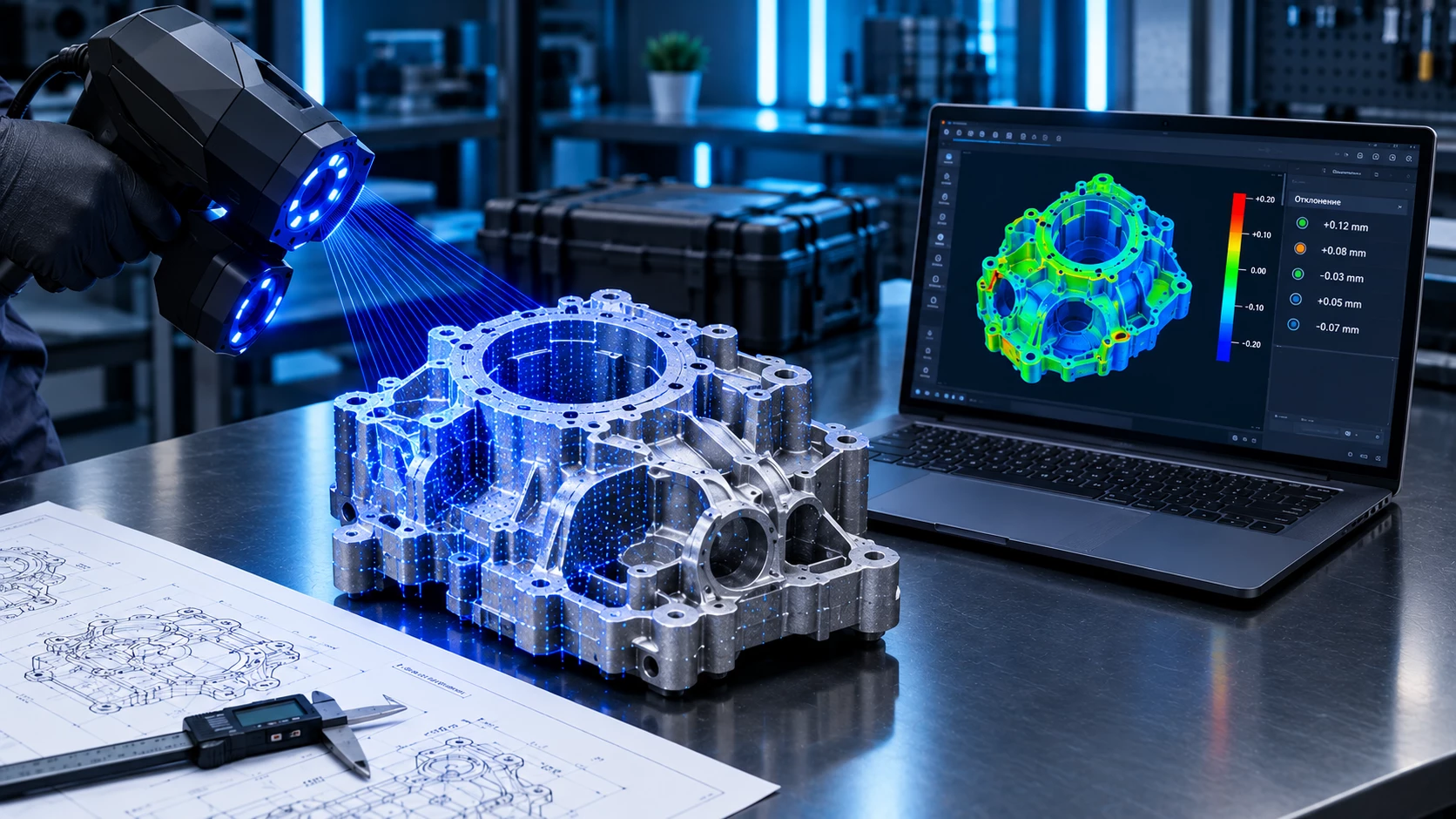

Обмерный контроль геометрии измерительного прибора перед проектированием ложемента — Обмер по базам: гнездо считают от фактической геометрии прибора

Материалы и жёсткость под массу прибора

Материал выбирают по массе и по тому, какие зоны прибора он будет нагружать. Логика та же, что для любого технического груза — обзор свойств есть в статье из чего делают ложементы, — но с поправкой на геометрию.

EVA — рабочая основа для большинства приборов: держит форму гнезда, не крошится по кромке, выдерживает многооборотную эксплуатацию.
ППУ — профильные гнёзда сложной формы и мягкая посадка для хрупких корпусов; сам по себе тяжёлый прибор не держит, нужен несущий слой.
ППЭ — лёгкие приборы и разделители; под массу больше нескольких килограммов гнездо «плывёт».
Поролон — только как прижим или верхний слой, никогда как несущее ложе под прибор с точной геометрией.

Рабочая схема для прибора весом 3–10 кг: жёсткое основание из EVA по базам, профильное ложе из ППУ в зонах сложного контура, прижим из ППЭ или поролона по корпусу. Листы и толщины под раскрой — в разделе материал для ложементов купить.

Перевозка и поверка: что учесть заранее

Поверка привязана к состоянию прибора, а не к факту перевозки. Но если после дороги прибор «уехал» по показаниям, разбираться будут именно с транспортировкой — и хорошо, если оснастка позволяет доказать, что условия были нормальными.

Не нагружать юстировочные узлы. Калибровочные винты и пломбы должны оставаться свободными: случайное поджатие при укладке — это сбитая настройка.
Сохранять доступ к шильду и серийному номеру. Приёмка и учёт начинаются с идентификации прибора, а не с распаковки полностью.
Держать прибор в одном положении. Если прибор хранится и перевозится в рабочем положении (например, вертикально), вкладыш должен фиксировать именно его, а не «как удобно легло».
Учитывать климат. Закрытоячеистые материалы не накапливают влагу, а вот конденсат внутри кейса возможен: если прибор едет из холода в тепло, лучше дать ему прогреться в закрытом кейсе.

Практический минимум для журнала: дата перевозки, кто укладывал, состояние пломб до и после. Это не заменяет поверку, но снимает половину вопросов, если показания разошлись.

Как заказать и как проверить посадку

Чтобы посчитать вкладыш, нужны пять вводных: габариты и масса прибора, посадочные базы (на что можно опирать), чувствительные и выступающие элементы, внутренние размеры кейса или ящика, условия перевозки и число циклов. Фото прибора с линейкой и фото кейса изнутри ускоряют расчёт.

Обмер. По чертежу, по образцу или 3D-сканом, если корпус сложной формы.
Схема баз и зон. Согласуем, где прибор опирается, где остаётся зазор, куда приходится прижим.
Материал. Основание и амортизирующий слой под массу и условия эксплуатации.
Макет и контроль посадки. Прибор укладывается в готовый вкладыш: проверяем люфт, переворот кейса, доступ к разъёмам и шильду.

Изготовление возможно от одного комплекта, изготовление ложементов на заказ начинается с расчёта, а не с минимального тиража. Если прибор едет в жёстком корпусе и нужен не только вкладыш, смотрите страницу про кейсы под измерительные приборы: корпус и внутренняя оснастка считаются вместе.

Часто задаваемые вопросы

Чем ложемент отличается от кейса под измерительный прибор?

Кейс — это внешний корпус: оболочка, замки, ручка, петли. Ложемент — внутренняя деталь, которая держит сам прибор по посадочным базам. Их часто заказывают вместе, но задачи разные: корпус защищает от внешней среды, вкладыш отвечает за геометрию и отсутствие люфта.

Можно ли положить прибор в обычный поролон?

Для перевозки в ручной клади — можно, как временное решение. Для регулярной транспортировки нет: поролон не держит форму, прибор в нём смещается, а прижим передаёт усилие на случайные зоны корпуса. Под прибор с точной геометрией нужен несущий слой из EVA или ППУ.

Как сохранить допуски прибора при перевозке?

Опирать прибор на силовые базы корпуса, не нагружать экран, индикатор и калибровочные узлы, исключить люфт прижимом и зафиксировать рабочее положение прибора. Тогда при перевозке не возникает деформаций, которые уводят показания.

Влияет ли перевозка на необходимость поверки?

Сама поездка поверку не отменяет и не назначает — она привязана к межповерочному интервалу. Но если после перевозки показания разошлись, первым делом смотрят условия транспортировки: были ли удары, как прибор лежал, сохранились ли пломбы. Правильный вкладыш снимает эти вопросы.

Что делать, если на прибор нет чертежа?

Достаточно образца или самого прибора: снимаем размеры по базам вручную, а для корпусов сложной формы делаем 3D-скан. Скан даёт фактическую геометрию с радиусами и уступами, поэтому гнездо повторяет реальную деталь, а не приблизительную схему.

Сколько стоит вкладыш и как быстро его изготовят?

Стоимость зависит от габаритов прибора, сложности контура, материала и тиража — точную цифру называем после оценки раскладки. Расчёт бесплатный, макет согласуется до резки, изготовление возможно от одного комплекта; срок фиксируем при согласовании заказа.
