Что такое упаковочный вкладыш и какие задачи он решает
Упаковочный вкладыш — это внутренняя деталь тары. Он не заменяет коробку, а работает вместе с ней: принимает на себя движение груза внутри упаковки. Внутри закрытой коробки изделие всегда смещается — при кантовании, на сортировочной линии, в кузове и при погрузке. Вкладыш убирает эту подвижность и распределяет нагрузку по площади, а не по одной точке касания.
Это общее, зонтичное понятие. Рядом стоят два более узких решения, и путать их не стоит: ложемент в коробке — это вставка с гнёздами, вырезанными строго по контуру конкретного предмета, а пластиковые ложементы и коррексы — тонкостенная формованная тара под мелкую серийную продукцию. Вкладыш же может быть и тем, и другим, а также простой амортизирующей прокладкой, решёткой-разделителем или жёсткой обечайкой по периметру.
На практике такая деталь закрывает пять задач:
- Фиксация. Изделие не едет по дну, не разворачивается и не упирается в стенку при рывке.
- Амортизация. Удар и вибрация гасятся материалом, а не самим грузом: энергия рассеивается в слое вкладыша.
- Разделение. Позиции не соприкасаются между собой — нет царапин, сколов, боя и задиров на полировке.
- Укрепление тары. Деталь работает как распорка: она держит форму коробки и не даёт ей сложиться под весом штабеля.
- Предсказуемая распаковка. Комплект достаётся по порядку, каждая позиция на своём месте — это важно и для склада, и для получателя.
Отсюда главное правило проектирования: такая деталь считается под конкретный груз. Масса, габариты, центр тяжести, выступающие части и хрупкие элементы определяют и толщину слоя, и схему гнёзд, и зазоры до стенок тары.
Конструкция вкладыша: слои и типы
Упаковочные вкладыши различаются по числу слоёв и по тому, как именно они держат груз. Любая конструкция собирается из трёх ролей, даже если физически это одна деталь: несущая основа держит геометрию, амортизирующий слой гасит удар, а верхний слой отвечает за трение и внешний вид. Чем тяжелее и дороже груз, тем чаще эти роли разводят по разным материалам.
| Тип конструкции | Как устроен | Когда выбирают |
|---|---|---|
| Однослойный резаный | Лист материала с вырезами по контуру изделия | Лёгкие изделия, небольшая партия, быстрый запуск без оснастки |
| Двухслойный «сэндвич» | Жёсткое основание плюс мягкий верхний слой | Тяжёлый груз: основание держит вес, мягкий слой защищает поверхность |
| Кашированный | Полимерная основа, поверх — ткань, флок или бархат | Подарочная и презентационная упаковка, полированные поверхности |
| Составной с обечайкой | Амортизатор по дну и периметру плюс жёсткая рамка | Крупногабаритные изделия, штабелирование, длительная перевозка |
| Решётка-разделитель | Сетка ячеек без посадки по контуру | Однотипные позиции: бутылки, банки, комплектующие, образцы |
Второй слой часто делают съёмным: изделие укладывается в мягкое ложе, а сверху накрывается такой же вставкой — так груз фиксируется с двух сторон и не «дышит» в коробке. Для многократных циклов (многооборотная тара, выставочные кейсы) верхний слой делают из материала, который держит форму и протирается, а не крошится по кромке.
Отдельное внимание — зазорам. По периметру детали оставляют небольшой технологический зазор, чтобы он входил в коробку плотно, без усилия и без деформации стенок. Гнёзда, наоборот, считают по фактическому контуру изделия: если деталь имеет радиусы, уступы и выступы, они повторяются в раскладке, иначе фиксация будет только на вид.
Материалы: что и под какую задачу берут
Материал выбирают по массе груза, требуемой жёсткости и числу циклов перевозки. Ниже — то, с чем мы работаем постоянно.
| Материал | Свойства | Типовое применение |
|---|---|---|
| EVA | Плотный и упругий, держит форму гнезда, не крошится по кромке | Тяжёлые изделия, многооборотная тара, приборы и инструмент |
| ППЭ (пенополиэтилен, «пенолон») | Легче и мягче EVA, хорошо демпфирует, экономичен в тираже | Лёгкая продукция, прокладки, разделительные слои, наполнение тары |
| ППУ (пенополиуретан) | Разная жёсткость, отлично фрезеруется, повторяет сложный профиль | Профильные гнёзда, крупногабаритные изделия, мягкая посадка |
| Поролон | Максимальная амортизация, но форму держит только на основе | Верхний амортизирующий слой, прижим, защита глянца и стекла |
| Гофрокартон | Жёсткий на изгиб, лёгкий, дешёвый в тираже | Решётки, обечайки, разделители, одноразовая транспортная тара |
| Формованный пластик | Тонкая стенка, точная геометрия ячейки, санитарная гладкость | Серийная мелкая продукция, витринная и транспортная упаковка |

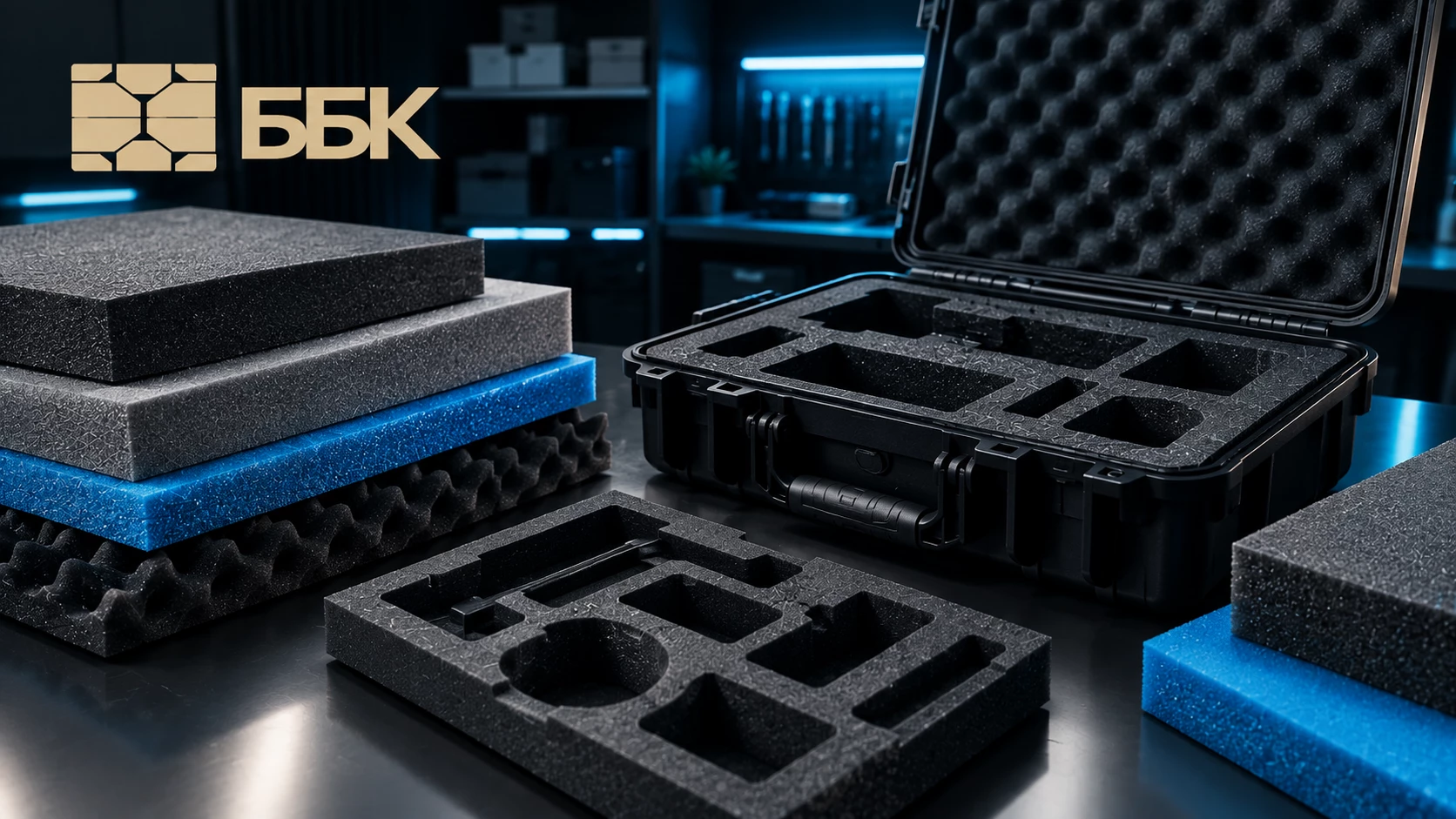

Поролон как материал разобран отдельно — в статье про поролон для ложементов и кейсов: там про виды, плотности и то, как его применяют в кейсах. Здесь же важно другое: поролон редко работает самостоятельной деталью, его ставят поверх несущего слоя. Листы полимеров и текстурные покрытия, из которых собирается изделие, можно посмотреть в разделе материал для ложементов.
Комбинировать материалы — норма, а не исключение. Рабочая схема для тяжёлого прибора: жёсткое основание из EVA, профильное ложе из ППУ, прижим из поролона и тканевое покрытие сверху. Каждый слой отвечает за своё, и вместе они дают и фиксацию, и амортизацию, и аккуратный внешний вид.
Типовые задачи: от единичной посылки до серийной отгрузки
| Задача | Что делает вкладыш | Материал и конструкция |
|---|---|---|
| Транспортная тара для приборов | Удерживает изделие, гасит удары при перегрузке | EVA или ППУ по контуру, поролоновый прижим |
| Серийные отгрузки на склад и в маркетплейс | Стандартизирует укладку, ускоряет сборку заказа | Решётки и обечайки из гофрокартона, формованный пластик |
| Комплекты из нескольких позиций | Делит тару на секции, исключает соприкосновение | Секционная раскладка, разные материалы по зонам |
| Хрупкие и полированные изделия | Защищает поверхность от царапин и задиров | Каширование тканевым покрытием, мягкое ложе |
| Выставочные и презентационные наборы | Даёт предсказуемую распаковку и повторную укладку | Двухслойная вставка, съёмный верхний слой |
Для серийных отгрузок важна повторяемость: один и тот же вкладыш должен садиться в тару без подгонки на каждой сборке. Поэтому для тиражей мы фиксируем оснастку — раскладку и материал, — и деталь воспроизводится от партии к партии с той же геометрией. Если изделие меняется, дорабатывается только контур гнезда, а не вся конструкция.
Отдельный сценарий — организация хранения внутри кейса, когда задача не «довезти», а «разложить». Это уже не амортизирующая деталь, а органайзеры для кейсов: тканевые панели, карманы и крепления под мелочь и расходники. И то и другое часто ставят в один кейс: жёсткое ложе держит оборудование, а панель на крышке — кабели и оснастку.
Как проходит производство
Производство упаковочных вкладышей — это последовательность из пяти шагов, и на каждом можно поймать ошибку, которая проявится уже в готовой партии. Поэтому мы ведём заказ по шагам и согласуем геометрию до резки.
- 1. Исходные данные и макет. Габариты и масса изделия, хрупкие и выступающие элементы, внутренние размеры тары, тираж, условия перевозки. По ним строится раскладка: сколько гнёзд, как они ориентированы, где проходят перемычки.
- 2. Подбор материала. Под массу и число циклов подбирается жёсткость основания и амортизирующий слой — от ППЭ для лёгких изделий до EVA и ППУ для тяжёлых.
- 3. Раскрой. Контур вырезается на ЧПУ: фрезеровка — для листов полимера и глубоких гнёзд, лазерная резка — для тонких материалов и точной кромки. Тонкостенные ячейки серийной тары делают термоформованием.
- 4. Сборка слоёв. Склейка основания и амортизатора, каширование текстилем, установка обечайки. На этом шаге задаются зазоры по периметру тары.
- 5. Контроль партии. Проверяем посадку изделия, отсутствие люфта, совпадение с внутренними размерами коробки — и только после этого запускаем тираж.
Такая схема подходит и для единичного комплекта, и для серии: изготовление ложементов на заказ стартует с расчёта, а не с минимальной партии. Для сложных изделий перед макетом делаем 3D-скан или обмер по чертежу — тогда контур гнезда совпадает с фактической деталью, а не с номиналом в спецификации.
Как заказать вкладыш под свой груз
Чтобы посчитать такую деталь, достаточно пяти вводных: габариты и масса изделия, выступающие или хрупкие элементы, внутренние размеры коробки или ящика, планируемый тираж и условия перевозки (сборный груз, паллета, курьерская доставка). Фото изделия и упаковки ускоряют работу: по ним сразу видно центры тяжести и слабые места.
Дальше мы предлагаем схему раскладки и материал, согласуем макет — и вырезаем. Расчёт бесплатный, макет согласуется до резки, изготовление возможно от одного комплекта. Если у вас регулярные отгрузки, оснастка фиксируется, и следующие партии идут по уже проверенной геометрии.
Часто задаваемые вопросы
Чем упаковочный вкладыш отличается от ложемента?
Ложемент — это вкладыш с гнёздами, вырезанными по контуру конкретного предмета. Понятие «упаковочный вкладыш» шире: это может быть и профильное ложе, и амортизирующая прокладка, и решётка-разделитель, и жёсткая обечайка по периметру тары. Проще говоря, ложемент — частный случай вкладыша.
Какой материал выбрать для тяжёлого изделия?
Для тяжёлого груза берут комбинацию: несущее основание из EVA или ППУ по контуру изделия плюс мягкий прижим из поролона сверху. Чистый поролон или ППЭ для больших масс не подходит — без жёсткой основы гнездо теряет форму и груз начинает ходить в таре.
Можно ли сделать вкладыш по уже готовой коробке?
Да, это обычная задача. Пришлите внутренние размеры коробки и габариты изделия — раскладку посчитаем с технологическим зазором по периметру, чтобы вкладыш входил плотно, но без усилия. Если коробка стандартная, достаточно её артикула и фото.
Делаете ли вы вкладыши для серийных отгрузок?
Да. Для тиражей фиксируется оснастка, и деталь повторяется от партии к партии без подгонки на сборке. Материал и конструкция подбираются так, чтобы укладка занимала минимум времени на складе, а изделие доезжало без повреждений.
Сколько стоит вкладыш и как быстро его изготовят?
Стоимость зависит от габаритов, числа гнёзд, материала и тиража — точную цифру называем после оценки макета. Расчёт бесплатный, простые раскладки делаем быстро, срок фиксируем при согласовании заказа.
Можно ли изготовить вкладыш с логотипом или под фирменный цвет?
Да: фрезеровка логотипа на поверхности, контрастный цвет материала или тиснение по текстильному покрытию. Для брендированных комплектов макет вкладыша разрабатывается вместе с упаковкой, чтобы изделие и тара выглядели единым продуктом.
