Антистатические ложементы: как защитить электронику от ESD

Короткий ответ: антистатический ложемент отличается от обычного не формой, а электрическими свойствами материала: он не накапливает заряд на поверхности и, если это предусмотрено конструкцией, отводит его на заземление. Для плат, микросхем и датчиков этого мало — нужна вся цепочка: ESD-материал вкладыша, экранирующая упаковка, заземлённое рабочее место и правила укладки. ББК изготавливает вкладыши с ESD-исполнением из вспененных полимеров: класс материала (рассеивающий или проводящий) фиксируется на этапе проектирования под ваш ESD-контрольный план.

Что такое ESD и почему обычный пластик опасен

ESD (electrostatic discharge) — разряд статического электричества. Заряд накапливается на поверхности материалов при трении, разделении и перемещении: плёнка, поролон, пластиковый лоток и даже пакет могут нести заряд в несколько киловольт. Разряд через компонент происходит за микросекунды и почти не виден, а последствия у него два типа:

Катастрофический отказ. Компонент выходит из строя сразу — это видно на входном контроле.
Латентное повреждение. Параметры деградируют, но изделие продолжает работать — и отказывает позже, у заказчика. Именно этот случай дороже всего: партия уехала, дефект проявился через месяцы.

Обычный вспененный пластик — диэлектрик: он хорошо накапливает заряд и почти не отдаёт его. Поэтому «мягкий поролон» для платы — не защита, а источник заряда рядом с компонентом. Задача антистатического ложемента — не «убрать статику» (это невозможно), а управлять ею: не накапливать заряд на поверхности и обеспечивать контролируемый отвод.

Разведём смежные темы, чтобы не дублировать уже опубликованное: ложементы для электроники — это общая статья про фиксацию плат и приборов, где антистатика упоминается как одно из требований; ложементы для технических приборов и оборудования — про серверы, блоки автоматики и стенды, то есть про готовые устройства. Здесь речь только об ESD: свойствах материала, классах, заземлении и протоколе обращения с компонентами.

Как работает антистатический ложемент

Материалы для ESD-защиты делят на классы по электрическому сопротивлению поверхности. Границы классов задаёт применяемый стандарт (в отрасли — ANSI/ESD и IEC 61340), а конкретные требования — ваш ESD-контрольный план; ниже — общепринятая практика деления.

Класс материала	Поверхностное сопротивление	Как ведёт себя заряд	Типовое применение
Проводящий (conductive)	ниже 1×10⁴ Ом	Стекает быстро, но разряд тоже быстрый	Контейнеры, лотки, оснастка для транспортировки
Рассеивающий (static dissipative)	от 1×10⁴ до 1×10¹¹ Ом	Стекает контролируемо, без резкого разряда	Рабочие поверхности, вкладыши, ложементы под платы
Изолирующий (insulative)	от 1×10¹¹ Ом и выше	Заряд копится, отвод отсутствует	Не применяется в ESD-зоне

Для вкладыша, в который плату кладут руками, обычно нужен именно рассеивающий класс: он не «убивает» заряд мгновенно, как проводник, а отводит его постепенно, без импульса, опасного для компонентов. Проводящие материалы применяют там, где компонент не касается материала напрямую — в контейнерах, лотках, транспортной оснастке.

Два уточнения, без которых цифры из таблицы бесполезны:

Сопротивление и удельное сопротивление — разные величины. Первое измеряют в омах для конкретной детали, второе — в омах на квадрат для материала. Сравнивать паспорт материала и измерение готового изделия «в лоб» нельзя.
Измеряет не «на глаз», а прибор. Значение зависит от влажности, температуры, площади электрода и приложенного напряжения. Поэтому корректная формулировка в спецификации — «класс материала по стандарту плюс протокол испытаний», а не одно число в описании.

Материалы: рассеивающие и проводящие

В основе ESD-исполнения — те же вспененные полимеры, что и в обычных вкладышах, но с наполнителем или покрытием, которые меняют проводимость поверхности. Общая логика выбора материалов разобрана в статье из чего делают ложементы; здесь — ESD-специфика.

Исполнение	Что даёт	Где применяют	Ограничения
ESD-EVA (с наполнителем)	Держит форму гнезда и рассеивает заряд; прочный, не крошится по кромке	Вкладыши под платы, лотки, многооборотная тара	Наполнитель меняет цвет и физику материала — твёрже обычного EVA
ESD-ППЭ (антистатический, проводящий)	Лёгкий и дешёвый в тираже; есть варианты с разным сопротивлением	Разделители, прокладки, транспортная оснастка, одноразовая тара	Мягче EVA: под тяжёлый компонент как несущее ложе не подходит
Проводящие контейнеры и лотки	Полный сток заряда, жёсткая геометрия	Хранение и внутрицеховая транспортировка	Не подходят как «ложе под руками» — разряд слишком быстрый
Антистатические пакеты и пеналы	Экранирование компонента при перевозке	Упаковка плат, микросхем, датчиков	Защищают только в закрытом виде; вскрытый пакет — уже не защита

Ключевой момент при заказе: класс фиксируется в спецификации до изготовления. Перекрасить материал «в чёрный» и назвать его антистатическим нельзя — свойства задаются составом, а не цветом. Обычный чёрный EVA с сажей — не автоматически проводящий материал; это проверяется измерением, а не визуально.

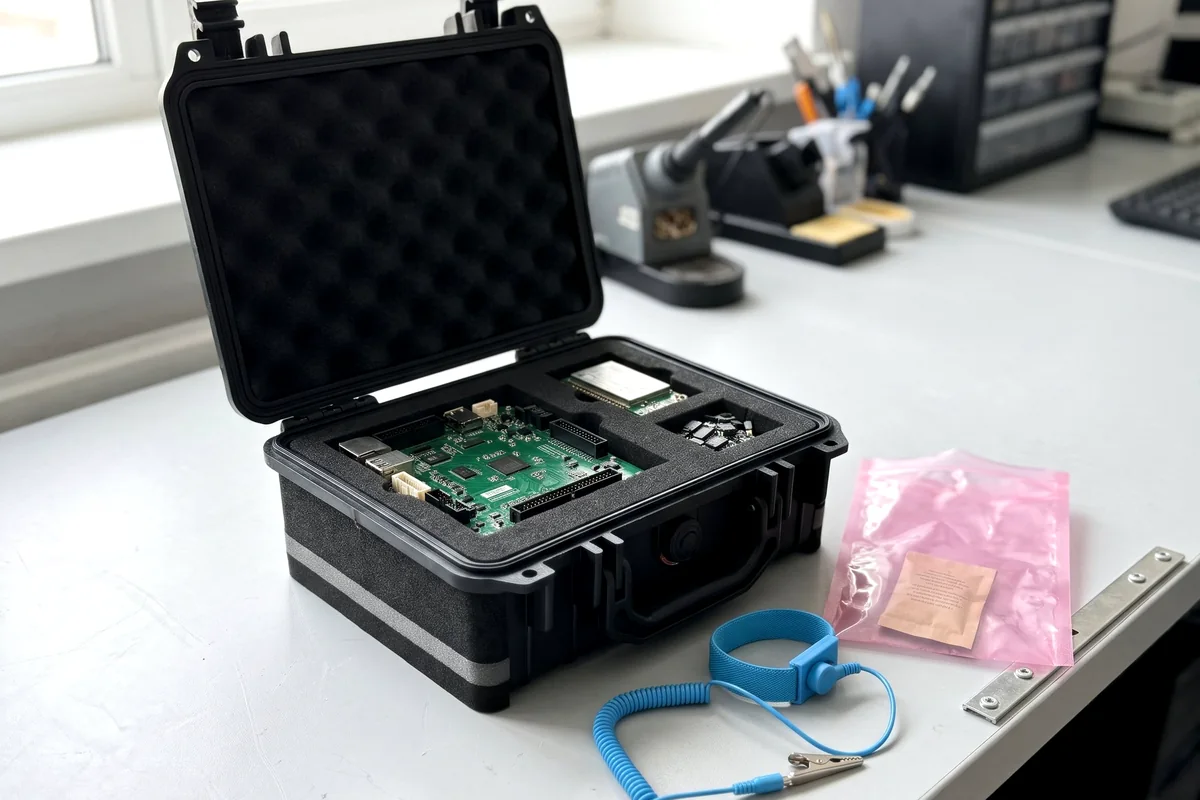

ESD-ложемент с платой и антистатическим браслетом — Ложемент с ESD-защитой: плата в гнезде, антистатический браслет

Кейс, пакет, заземление: как собрать систему

ESD-защита работает только как система. Один антистатический вкладыш в обычном кейсе решает примерно половину задачи.

Зона EPA. Рабочее место, где вскрывают упаковку и берут компоненты, должно быть организовано как зона защиты от электростатического разряда: покрытие стола, заземление, отсутствие рядом обычного пластика и одежды из синтетики. Вкладыш из кейса достают именно в такой зоне.
Заземление. Рассеивающий материал может отводить заряд только туда, где есть путь на землю. Классическая схема для персонала — браслет с встроенным резистором порядка 1 МОм, подключаемый к заземляющей точке. Без заземления материал работает как «накопитель с медленным сливом», а не как защита.
Экранирующая упаковка. Плату, вынутую из кейса, до следующей операции держат в экранирующем пакете. Пакет и вкладыш не заменяют друг друга: вкладыш защищает от механики и даёт рассеивание, пакет — от внешнего поля.
Влага. Влагопоглотитель в кейсе полезен: он снижает конденсацию на контактах, но не заменяет антистатическую обработку. О герметичности корпуса — материал про пластиковые кейсы IP67; ESD и герметичность — разные задачи, которые часто решают одним кейсом.

Порядок обращения с компонентом простой и его стоит прописать в инструкции: вскрыть кейс в EPA, надеть браслет, достать плату и сразу уложить в экранирующий пакет или в ESD-ложемент, не класть плату на обычный стол и не носить в кармане. Ложемент задаёт физическую дисциплину: у каждой позиции своё место, перепутать и «бросить рядом» не получится.

Типовые ошибки

Обычный EVA рядом с ESD-EVA. В одном кейсе соседствуют антистатическое ложе и обычная прокладка — заряд копится на диэлектрике и разряжается в компонент. Все детали внутри должны быть одного класса.
Незаземлённая оснастка. Рассеивающий вкладыш без пути на землю не отводит заряд, а лишь медленно распределяет его.
«Антистатический» без цифр. В спецификации стоит слово, но нет класса и протокола испытаний — проверить нечего, при приёмке спорить не о чем.
Трение при укладке. Плату выдвигают по поверхности вкладыша, а не вставляют в гнездо — это генератор заряда. Гнездо должно позволять уложить деталь сверху.
Мойка обычной химией. Агрессивное средство может смыть проводящее покрытие или оставить плёнку, которая меняет сопротивление поверхности. Режим мойки фиксируется вместе с материалом.
Пакет «на потом». Компонент хранят вне пакета, потому что «в кейсе же ложемент». Экранирование и рассеивание — разные функции.

Как заказать и как проверить

Чтобы посчитать ESD-вкладыш, нужны пять вводных: перечень компонентов и их чувствительность, требуемый класс материала (по вашему ESD-контрольному плану), габариты и внутренние размеры тары, условия эксплуатации (цех, выезд, многооборотная тара) и тираж. Если есть действующая спецификация или протокол испытаний по применяемому стандарту — приложите: класс зафиксируем по нему.

Раскладка. Гнёзда под компоненты и место под пакеты/пеналы, чтобы операции шли в правильном порядке.
Класс материала. Рассеивающий или проводящий — по требованиям вашего плана; фиксируется в спецификации.
Макет и образец. Изготавливаем образец и передаём на измерение сопротивления по вашей методике.
Партия и приёмка. Для тиражей фиксируется оснастка и материал; приёмка — по протоколу, а не по цвету.

Изготовление возможно от одного комплекта, изготовление ложементов на заказ начинается с расчёта. Листы и толщины под раскрой — в разделе материал для ложементов купить. Если нужен не вкладыш, а сама тара под электронику — смотрите пластиковые кейсы IP67 и общую статью про ложементы для электроники.

Часто задаваемые вопросы

Чем антистатический ложемент отличается от обычного?

Формой — ничем, электрическими свойствами материала — всем. Обычный вспененный пластик накапливает заряд, а ESD-исполнение либо рассеивает его, либо отводит на заземление. Разница видна не на глаз, а при измерении сопротивления поверхности, поэтому класс материала фиксируют в спецификации.

Какое сопротивление считается нормой для ESD-ложемента?

Общепринятое деление: проводящие материалы — ниже 1×10⁴ Ом, рассеивающие — примерно от 1×10⁴ до 1×10¹¹ Ом, изолирующие — выше 1×10¹¹ Ом. Точные границы задаёт применяемый стандарт и ваш ESD-контрольный план; для вкладыша под платы обычно выбирают рассеивающий класс.

Достаточно ли положить плату в антистатический пакет без ESD-вкладыша?

Для переноски — да, пакет экранирует. Но в кейсе плата должна быть зафиксирована: пакет не держит геометрию, не защищает от удара и не даёт нужной организации рабочих мест. Обычно используют оба элемента: ESD-ложемент как несущую часть и пакет как экран.

Можно ли заземлить ложемент в кейсе?

Кейс обычно заземляют через рабочее место: в зоне EPA он стоит на рассеивающем покрытии, а персонал работает в браслете с заземлением. Постоянное заземление самого кейса при перевозке не требуется и часто невозможно — важнее, чтобы материал вкладыша относился к нужному классу.

Проводящий и рассеивающий материал — в чём разница?

Проводящий отводит заряд быстро и потому даёт импульс разряда; рассеивающий — медленнее и контролируемо. Для поверхностей, которых касается чувствительный компонент, предпочтителен рассеивающий класс; проводящие материалы применяют в контейнерах и транспортной оснастке.

Сколько стоит вкладыш и как быстро его изготовят?

Стоимость зависит от габаритов, числа гнёзд, класса материала и тиража — точную цифру называем после оценки раскладки. ESD-исполнение дороже обычного. Расчёт бесплатный, макет согласуется до резки, изготовление возможно от одного комплекта.
