Зачем электронике ложемент
Печатная плата с компонентами, блок питания, измерительный прибор или БПЛА — всё это техника, которая ломается от ударов, вибраций и статического контакта. При транспортировке «навалом» платы бьются друг о друга, разъёмы гнутся, конденсаторы и кварцевые резонаторы отпаиваются от тряски.
Ложемент решает эту проблему конструктивно:
- Фиксация. Гнездо повторяет контур изделия с допуском под материал — плата или прибор лежит неподвижно, люфт исключён.
- Амортизация. Вспененный материал гасит ударную нагрузку и вибрации при перевозке автомобильным, авиационным и железнодорожным транспортом.
- Разделение. Каждое изделие — в своём слоте: компоненты не касаются друг друга, исключены замыкания и царапины.
- Сохранность разъёмов. Для кабелей и коннекторов предусматриваются отдельные канавки — разъёмы не гнутся и не ломаются.

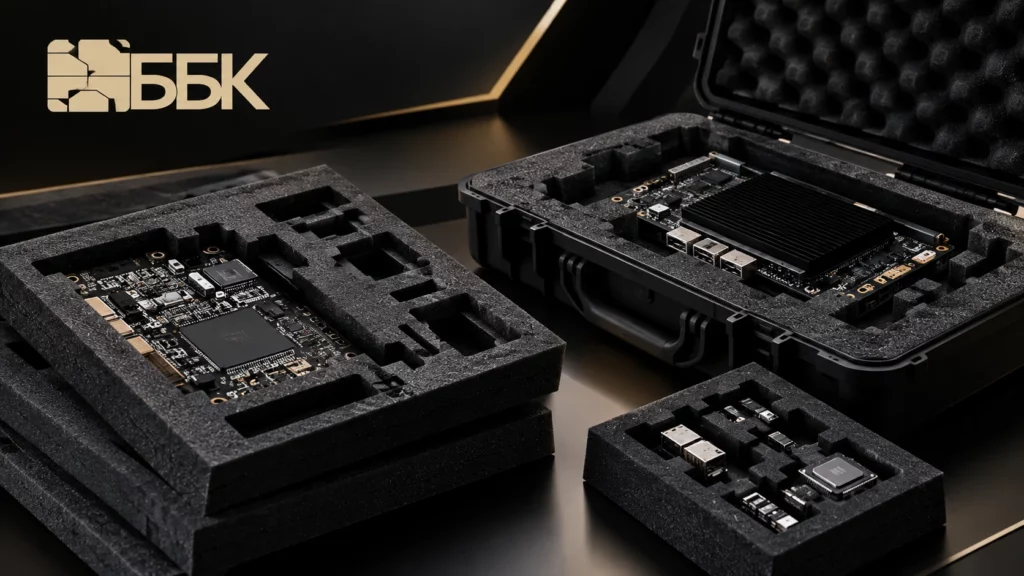

Такой подход применяется и для единичных приборов в жёстких кейсах, и для партий плат в транспортных лотках. Оба варианта мы изготавливаем на собственном производстве.
Материалы для защиты электроники
Выбор материала зависит от веса изделия, условий перевозки и требований к электростатической безопасности. Основные варианты:
| Материал | Амортизация | Особенности | Типичное применение |
|---|---|---|---|
| EVA (этиленвинилацетат) | Высокая, восстанавливает форму | Упругий, держит геометрию годами, не крошится | Кейсы для приборов, дорогая техника, БПЛА |
| ППЭ/НПЭ (пенополиэтилен) | Средняя | Лёгкий, влагостойкий, экономичный | Транспортные лотки для партий плат |
| ППУ (пенополиуретан) | Высокая | Мягкий, облегает сложный рельеф | Чувствительные приборы, оптика |
| Комбинированные решения | Максимальная | Жёсткое основание + мягкий слой | Тяжёлые блоки и стойки |
Для изделий, чувствительных к статике, используются материалы со специальными свойствами — при запросе уточняйте требования к антистатике, подберём решение под вашу продукцию.
Что защищаем с помощью ложементов
Практика нашего производства — это вкладыши под самые разные виды электроники:
- Печатные платы и платы с компонентами — лотки со слотами под партии, включая разделение слоёв мягкими прокладками;
- Блоки питания и преобразователи — гнёзда с учётом радиаторов и выступающих элементов;
- Измерительные приборы и лабораторное оборудование — точная фиксация корпуса без давления на дисплей и органы управления;
- БПЛА и авиамодели — ложементы под раму, аккумуляторы и пропеллеры в транспортных кейсах;
- Автоэлектроника и телематика — защита блоков при перевозке и хранении;
- Электронные модули и блоки управления — вкладыши под контроллеры, платы в сборе и компоненты СКУД/автоматики.
Подробнее о материалах и свойствах — в статье ложемент из НПЭ: плюсы, заказ и цена, а о защитных кейсах для перевозки оборудования — в материале о производстве ударопрочных кейсов.
Как мы проектируем и изготавливаем
Работаем по стандартной схеме, которая исключает ошибки посадки:
- Данные. Присылаете чертёж, 3D-модель (STEP, STL) или само изделие — при необходимости снимаем размеры и делаем 3D-скан.
- Проектирование. Инженер раскладывает изделия в листе, закладывает допуски под материал и технологические уклоны.
- Согласование. Вы получаете рендер или пробную раскладку — утверждаете расположение гнёзд и слоёв.
- ЧПУ-фрезеровка. Гнезда вырезаются на станке с ЧПУ: точность посадки — до десятых долей миллиметра.
- Контроль. Проверяем посадку изделия, при необходимости дорабатываем вкладыш до идеальной фиксации.
Если нужно защитить не компоненты, а готовый прибор или единицу оборудования, — смотрите материал о ложементах для технических приборов и оборудования.
Для сложных корпусов с глубоким рельефом используем 3D-сканирование — это ускоряет проектирование и убирает ошибки ручных замеров.
Цены, сроки, тиражи
Стоимость ложемента складывается из материала, габаритов, сложности контура и тиража. Ориентиры по срокам и экономике тиражей:
| Тираж | Срок | Что важно знать |
|---|---|---|
| 1–9 шт. | от 2 дней | Единичные вкладыши и прототипы: настройка на одно изделие |
| 10–50 шт. | от 3 дней | Цена за штуку снижается за счёт раскроя листа |
| 50–200 шт. | от 5 дней | Оптимальная цена, скидки за объём |
| 200+ шт. | от 7 дней | Минимальная цена за штуку, фиксируется в договоре |
Точную смету считаем бесплатно в течение 2 рабочих часов — пришлите чертёж или образец, и мы подготовим расчёт под вашу задачу.
Часто задаваемые вопросы
Какой материал лучше для транспортировки печатных плат?
Для партий плат в лотках оптимален ППЭ/НПЭ: он лёгкий, влагостойкий и экономичный. Для единичных дорогих изделий в кейсах лучше EVA — она упругая и долго держит форму гнезда.
Нужен ли антистатический ложемент?
Если изделие чувствительно к статике (микросхемы, платы без корпуса), используйте материалы со специальными свойствами или комбинацию с антистатическими пакетами. Пришлите требования — подберём решение.
Можно ли изготовить ложемент без чертежа?
Да. Достаточно прислать само изделие: сделаем 3D-скан или точные замеры и спроектируем гнездо по факту. Это убирает ошибки ручных обмеров.
Вы делаете ложементы для жёстких кейсов?
Да, мы производим и сами кейсы (алюминий, пластик), и вкладыши под них — под ключ. Гнездо проектируется с учётом внутреннего объёма кейса и крышки.
Как быстро можно получить пробный вкладыш?
Пробный экземпляр под одно изделие обычно готов за 2–3 рабочих дня после согласования раскладки. Срочное изготовление обсуждаем индивидуально.
