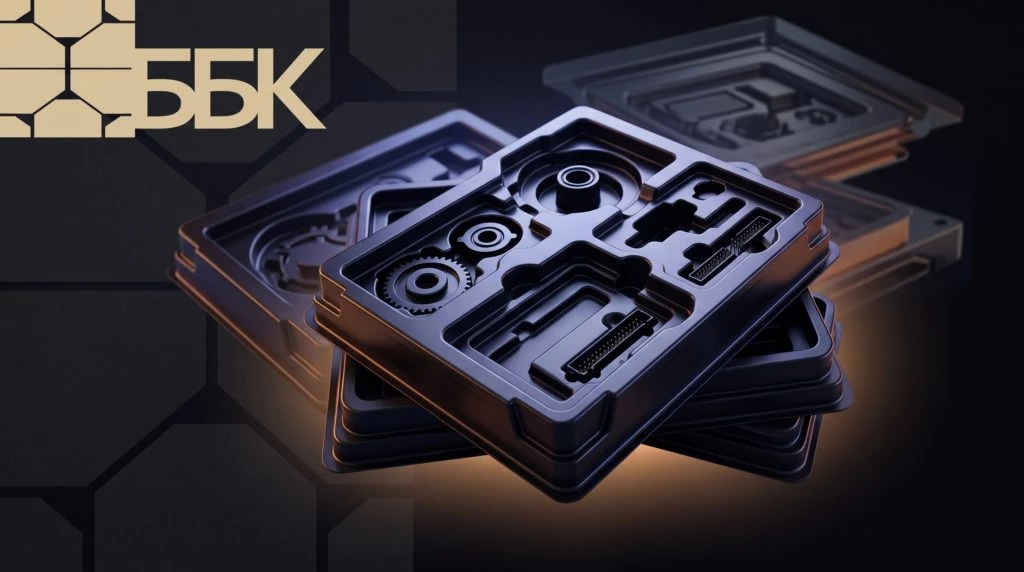

Термоформование ложементов: когда пластик вместо поролона
Ложемент не обязательно должен быть мягким. Там, где важна не амортизация, а жёсткая точная посадка, защита от смещения и аккуратный внешний вид, на первый план выходит термоформование — изготовление ложемента из листового термопласта. Такой вкладыш повторяет контуры изделия, удерживает его в нужном положении и при этом занимает минимум места в кейсе, кофре или транспортной таре.
В этой статье разберём, как устроена технология, какие материалы используют, чем термоформованный ложемент отличается от фрезерованного из EVA или ППУ и для каких задач его стоит заказывать.
Что такое термоформование ложементов
Термоформование — это способ переработки полимерных листов, при котором заготовку нагревают до размягчения, придают ей форму оснастки (матрицы или пуансона) и охлаждают до застывания. Для ложементов из готового листа получают тонкостенный жёсткий вкладыш с карманами, буртиками и рёбрами жёсткости, в который изделие укладывается с точной посадкой.
Ключевое отличие от фрезеровки ложементов в том, что материал не снимают, а формуют: лист растягивается по поверхности матрицы. Это позволяет за один цикл получить сложную геометрию с плавными переходами и равномерной толщиной, чего трудно добиться вырезанием из плиты.
Типичный термоформованный ложемент — это:
- точный карман под конкретное изделие (прибор, инструмент, блок, изделие с выступающими элементами);
- жёсткий борт, который не даёт содержимому смещаться при перевозке;
- возможность сделать несколько посадочных мест в одном листе-вкладыше;
- аккуратная тонкая стенка — вес и высота вкладыша меньше, чем у вспененных материалов.
Технология хорошо сочетается с мягкими материалами: под термоформованный лоток часто добавляют подложку из поролона, EVA или ППУ, чтобы совместить жёсткую посадку с амортизацией.
Как проходит процесс
Производство термоформованного ложемента — это последовательность из нескольких этапов, каждый из которых влияет на точность посадки. Упрощённо процесс выглядит так:
- Проектирование. По чертежу, 3D-модели, скану или образцу изделия формируют геометрию вкладыша: глубину карманов, радиусы, зазоры, рёбра жёсткости. На этом этапе важен конструирование ложемента с учётом технологии — форма должна корректно вытягиваться из матрицы.
- Изготовление оснастки. По модели делают матрицу (или пуансон), по которой будет формоваться лист.
- Нагрев. Лист термопласта равномерно прогревают до температуры размягчения — он становится эластичным и способным тянуться без разрывов.
- Формование. Прогретый лист прижимают к оснастке, при необходимости помогая вакуумом или давлением, чтобы он плотно облёг все элементы формы.
- Охлаждение и обрезка. Изделие остывает, сохраняя форму, после чего с него снимают лишний обвод и при необходимости дорабатывают кромки.
Оснастка и матрица
Оснастка — главная статья затрат, но она заметно дешевле пресс-форм для литья. Матрицу можно изготовить фрезеровкой из плотных материалов или собрать из блочных заготовок. Чем сложнее геометрия и глубже вытяжка, тем аккуратнее нужно подойти к проектированию формы, чтобы пластик не истончался в углах и не рвался при вытяжке. При правильной матрице лист ложится равномерно, а посадочное место точно повторяет изделие.
Материалы для термоформования
Для ложементов выбирают термопласты, которые хорошо тянутся при нагреве и держат форму после остывания. Материал подбирают по массе и хрупкости изделия, условиям эксплуатации и требуемому внешнему виду.
| Материал | Чем хорош | Типичное применение |
|---|---|---|
| ABS | Прочный, ударопрочный, аккуратно формуется, хорошо держит форму | Приборы, инструмент, оборудование, лотки для кейсов |
| ПВХ | Пластичный, доступный, легко формуется, подходит для мелких серий | Упаковочные вкладыши, блистерные лотки, витринные ложементы |
| ПЭТ / ПЭТ-А | Прозрачный или цветной, жёсткий, презентабельный вид | Витрины, выставочная упаковка, визуальная фиксация изделия |
| Полистирол (ПС) | Жёсткий, дешёвый, ровные поверхности | Лотки для лёгких изделий, временная и транспортная упаковка |
| Полипропилен (ПП) | Химически стойкий, выдерживает влагу и контакт с реагентами | Медицинские и лабораторные вложения, технические лотки |
Толщина листа подбирается под задачу: для лёгких изделий хватает тонкой стенки, для тяжёлого оборудования нужен более плотный лист с рёбрами жёсткости. Если изделие чувствительно к вибрации, лист комбинируют с мягким слоем — амортизирующую подложку подбирают из линейки листовых материалов для ложементов.
Где применяют термоформированные ложементы
Такие вкладыши востребованы там, где нужна точная жёсткая фиксация и презентабельный вид. Среди типичных сфер:
- Приборы и электроника. Измерительное оборудование, блоки, модули и платы фиксируются в карманах и не смещаются при транспортировке.
- Инструмент. Ложементы для ключей, оснастки и измерительного инструмента — от компактных до крупных наборов.
- Медицина и лаборатории. Химически стойкие лотки для приборов, ёмкостей и расходников.
- Выставки и витрины. Прозрачный ПЭТ или формовка с декоративной отделкой подчёркивают изделие.
- Транспортная упаковка. Вкладыши в кейсы и кофры, где важны жёсткость и повторяемость посадки от партии к партии.
Часто термоформование работает в связке с другими решениями: мягкие виды ложементов из поролона и EVA отвечают за амортизацию, а формовка из пластика — за геометрию и защиту кромок.
Термоформование или фрезеровка ложементов
Выбор между формовкой и фрезеровкой определяется задачей, тиражом и материалом. Оба метода решают одну цель — надёжную посадку изделия, но делают это по-разному.
| Критерий | Термоформование | Фрезеровка (EVA, ППУ, ППЭ) |
|---|---|---|
| Материал | Листовой термопласт (ABS, ПВХ, ПЭТ, ПП) | Вспененные и плитные материалы |
| Геометрия | Тонкая стенка, плавные переходы, рёбра | Толстая плита, резкие и глубокие карманы |
| Амортизация | Жёсткая фиксация, при необходимости с мягким слоем | Собственная амортизация материала |
| Тираж | Выгодно от небольших серий, оснастка окупается | Выгодно от единичных изделий и до крупных партий |
| Внешний вид | Аккуратный, повторяемый от партии к партии | Зависит от материала и обработки |
На практике методы часто объединяют: жёсткий термоформованный лоток задаёт геометрию, а поверх него или под него укладывают мягкий слой. Чтобы подобрать оптимальное решение под ваше изделие, достаточно прислать чертёж, 3D-модель или образец — специалисты ББК предложат подходящую технологию и рассчитают стоимость под ваш тираж.
Часто задаваемые вопросы
Что такое термоформование ложементов простыми словами?
Это изготовление жёсткого тонкостенного вкладыша из листового пластика. Лист нагревают, он становится мягким, его растягивают по форме-матрице и охлаждают. В результате получается ложемент с точным карманом под изделие.
Для каких изделий подходит термоформированный ложемент?
Для приборов, инструмента, электроники, медицинского и лабораторного оборудования, выставочных образцов. Особенно там, где важна точная жёсткая посадка, а не мягкая амортизация. Для хрупких изделий формовку сочетают с мягкой подложкой.
Какие материалы используют для термоформования?
Чаще всего ABS, ПВХ, ПЭТ, полистирол и полипропилен. ABS берут для прочных ложементов под оборудование, ПВХ — для мелких партий и упаковки, ПЭТ — для витрин, ПП — там, где нужна химическая стойкость.
Выгодно ли термоформование для маленького тиража?
Да, при небольших и средних сериях технология выгоднее литья под давлением, потому что оснастка стоит существенно дешевле пресс-формы. Окончательный расчёт зависит от геометрии, материала и тиража — его делают по вашему чертежу или образцу.
Чем термоформование отличается от фрезеровки ложемента?
При фрезеровке форму вырезают из плиты мягкого или вспененного материала, при формовке — вытягивают из листа термопласта. Формовка даёт тонкую жёсткую стенку и точную геометрию, фрезеровка — естественную амортизацию материала. Методы часто комбинируют.
Что нужно, чтобы заказать термоформованный ложемент?
Достаточно чертежа, 3D-модели, скана или физического образца изделия и информации о тираже. По этим данным проектируют матрицу, подбирают материал и рассчитывают стоимость изготовления партии.
