Комбинированные ложементы: когда одного материала недостаточно
Внутри упаковки изделие должно решать три задачи: оставаться на месте, не получать повреждений при ударах и вибрации и не царапаться о саму тару. Один материал редко закрывает всё сразу: жёсткий вкладыш хорошо держит форму, но передаёт удары изделию; мягкий амортизирует, но проседает под весом. Поэтому оснастку собирают из нескольких слоёв — каждый отвечает за своё.
Дальше разберём, как устроены комбинированные ложементы, какие материалы и схемы применяют, как их изготавливают и что учесть при заказе.
Что такое комбинированный ложемент

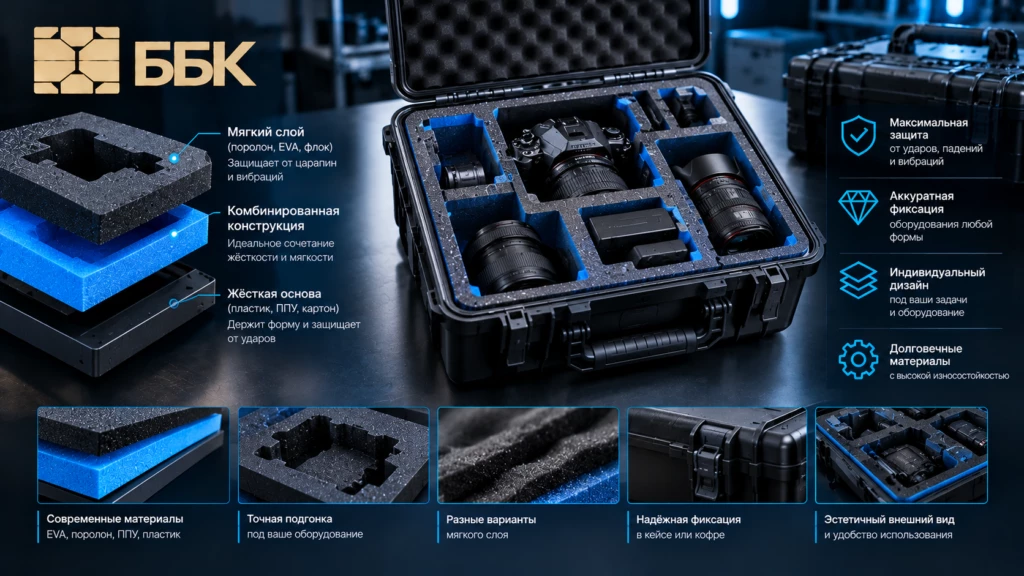

Комбинированный ложемент — вкладыш, собранный из двух и более слоёв с разными свойствами: жёсткой основы, амортизирующей прослойки и верхней отделки. Слои соединяют в единую конструкцию, в которой каждый выполняет свою функцию.
- Жёсткая основа задаёт геометрию: держит вес изделия, форму гнёзд и точки крепежа, не даёт оснастке «складываться» при переноске.
- Амортизирующий слой принимает удары и вибрацию: сжимается под нагрузкой и гасит её, защищая изделие от тряски в дороге.
- Верхняя отделка контактирует с изделием: защищает поверхность от царапин и пыли, формирует витринный вид упаковки.
По сравнению с однослойным вкладышем комбинированный даёт сразу три преимущества: стабильную фиксацию тяжёлых изделий, бережную амортизацию хрупких и аккуратный внешний вид. Поэтому его выбирают там, где одиночный материал вынуждает идти на компромисс, — от инструментальных наборов до подарочных кейсов.
Классификацию вкладышей по конструкции и назначению мы разбирали в статье виды ложементов, а свойства самих материалов — в обзоре из чего делают ложементы.
Слои и материалы комбинированного ложемента
Типовая конструкция — трёхслойная: основа, амортизатор, покрытие. Между слоями — клеевые прослойки, от которых зависит, как долго ложемент сохранит форму и не расслоится на углах и перемычках.
Разберём каждый слой подробнее.
- Основа. Чаще всего EVA — плотный формоустойчивый материал, который держит тяжёлые изделия и крепёж. Для средних нагрузок подойдут плотные марки ППУ. Основа — это «скелет» ложемента: её толщина и жёсткость подбираются под вес и габариты изделия.
- Амортизатор. ППЭ (изолон), ППУ или поролон. Изолон влагостоек и упруго гасит вибрацию, поролон мягче и дешевле, ППУ занимает промежуточное положение. Толщину слоя вокруг изделия обычно закладывают не менее 15–20 мм.
- Отделка. Бархат, флок, велюр, микрофибра или плёночные покрытия: подробный разбор — в статье ткань для ложементов. Ворсовые ткани дают премиальный вид и мягкий контакт, плёнка — практичность и влагостойкость.
- Клеевые слои. Соединяют материалы между собой; для полимерных пен и тканей подбираются специальные составы, устойчивые к вибрации и перепадам температуры.
Ориентировочный «конструктор» слоёв выглядит так:
| Слой | Какую задачу решает | Материалы | На что смотреть |
|---|---|---|---|
| Жёсткая основа | Держит геометрию, вес изделия и крепёж | EVA, плотные марки ППУ | Жёсткость и толщина под вес изделия |
| Амортизирующий слой | Гасит удары и вибрацию при перевозке | ППЭ (изолон), ППУ, поролон | Плотность под нагрузку, толщина от 15–20 мм |
| Верхняя отделка | Защищает поверхность, формирует внешний вид | Бархат, флок, велюр, микрофибра, плёнка | Для витрин и подарков — ворсовые ткани |
| Клеевые слои | Соединяют материалы в единую конструкцию | Специальные клеи для полимеров и тканей | Прочность на углах, перемычках, срезах |
Материалы для самостоятельной сборки — листы EVA, ППЭ и ППУ, а также клеевые составы — можно подобрать в разборе материал для ложементов.
Типовые схемы под разные задачи
Комбинацию собирают под конкретное изделие. Вот несколько рабочих схем:
- Тяжёлый инструмент и оснастка: жёсткая EVA + амортизирующий ППЭ. Основа держит вес, амортизатор защищает от вибрации, каждый предмет — в своём гнезде.
- Хрупкая электроника и оптика: основа из ППУ средней плотности + мягкий поролоновый слой — бережная посадка без давления на компоненты.
- Премиальные наборы и ювелирные изделия: ППУ + бархат или флок — мягкое ложе и витринный вид.
- Влажные условия и морская перевозка: закрытопористый ППЭ + плёночная защита верхних слоёв.
- Выставочные кейсы: жёсткая основа под крепёж + отделка — быстрая укладка и опрятный вид.
Если не уверены в схеме, технолог подберёт её по весу и хрупкости изделия, а также условиям перевозки — часто достаточно фото и габаритов.
Где применяют комбинированные ложементы
Комбинированная оснастка встречается везде, где одного материала мало: от заводской тары до подарочной упаковки.
| Сфера | Что укладывают | Рабочая схема |
|---|---|---|
| Инструмент и оснастка | Ключи, съёмники, измерительный инструмент | EVA + ППЭ: металл не контактирует с металлом |
| Электроника и приборы | Блоки, датчики, платы, устройства | Плотная основа + мягкий амортизирующий слой |
| Ювелирные изделия, подарки, часы | Украшения, коллекционные предметы, наборы | ППУ + бархат или флок |
| Медицина и лаборатории | Приборы, инструменты, образцы | ППЭ + мягкий верхний слой |
| Оборудование и автокомпоненты | Узлы, агрегаты, электронные блоки | Плотная основа + амортизатор + крепёж |
| Выставки и презентации | Демонстрационные наборы, образцы продукции | Основа под крепёж + декоративная отделка |
Для складского хранения и внутренней логистики достаточно техничных слоёв без отделки — важнее фиксация и ресурс. Для витрин, подарков и выставочных образцов добавляют декоративное покрытие: тогда ложемент работает и как элемент презентации продукта.
Как изготавливают комбинированные ложементы
Производство комбинированного ложемента — это несколько операций, каждая из которых влияет на посадку и срок службы:
- Проектирование. По чертежу, образцу или скану изделия рассчитывают глубину гнёзд, натяг, толщину стенок и перемычек, раскладку деталей.
- Раскрой и фрезеровка. Слои вырезают или выбирают на ЧПУ — подробнее о технологии в статье фрезеровка ложементов.
- Склейка слоёв. Основу, амортизатор и отделку соединяют так, чтобы конструкция не расслаивалась при вибрации и перепадах температуры.
- Каширование отделки. Ткань или плёнку аккуратно укладывают на рельеф ложемента — об этом процессе читайте в разборе кашированные ложементы.
- Контроль на образце. Изделие должно садиться с небольшим натягом, не двигаться при встряхивании и не касаться жёстких элементов.
Если форма сложная, отдельные элементы могут формовать, а затем соединять с остальными слоями. Точность начинается с геометрии изделия: при отсутствии чертежа выполняем 3D-сканирование деталей на заказ и строим модель для расчёта гнёзд.
Как заказать комбинированный ложемент
Заказ строится вокруг изделия: чем полнее исходные данные, тем быстрее расчёт и точнее посадка. Порядок работы такой:
- Исходные данные. Пришлите чертёж, 3D-модель, образец или фото с габаритами — этого достаточно для старта.
- Подбор схемы. Технолог предложит комбинацию слоёв под вес, хрупкость и условия эксплуатации изделия.
- Конструирование. Рассчитаем гнёзда, натяг, толщину слоёв и раскладку, подготовим проект.
- Эталон. Изготовим образец и проверим посадку на вашем изделии — до запуска партии.
- Партия. После согласования эталона запускаем серию и отгружаем готовую оснастку.
На стоимость влияют размеры и количество деталей, набор слоёв, материал основы и отделка, а также дополнительные операции — склейка, каширование, маркировка. Точный расчёт делаем после оценки задачи.
Компания ББК производит ложементы на заказ полного цикла: от чертежа или скана до серийной партии. Опишите изделие и условия перевозки — подберём схему и рассчитаем стоимость.
Часто задаваемые вопросы
Что такое комбинированный ложемент?
Это вкладыш из двух и более слоёв с разными функциями: жёсткая основа держит форму и вес изделия, амортизирующий слой гасит удары и вибрацию, верхняя отделка защищает поверхность и формирует внешний вид. Слои соединяются в единую конструкцию и работают как одна оснастка.
Зачем комбинировать материалы в одном ложементе?
Каждый материал силён в своём: жёсткий держит геометрию, но передаёт удары; мягкий амортизирует, но проседает под нагрузкой. Комбинация убирает компромисс: тяжёлое изделие получает надёжную опору, хрупкое — бережную защиту, а презентационное — аккуратный вид.
Какие материалы используют для жёсткой основы?
Чаще всего EVA — плотный формоустойчивый материал для тяжёлых изделий и крепежа. Для средних нагрузок применяют плотные марки ППУ. Толщину и жёсткость подбирают под вес изделия: основа не должна прогибаться и «складываться» при переноске.
Чем комбинированный ложемент отличается от кашированного?
Каширование — это способ соединения основы с покрывным слоем: ткань, плёнку или другой материал приклеивают к амортизирующей базе. Комбинированный ложемент — более широкое понятие: он сочетает несколько функциональных слоёв (жёсткую основу, амортизатор и отделку), а каширование может быть одним из этапов его производства.
Подходит ли комбинированный ложемент для тяжёлого оборудования?
Да, для тяжёлых изделий комбинирование особенно эффективно: плотная основа принимает вес, амортизирующий слой защищает от вибрации, а крепёж и перемычки удерживают узлы на месте. Схему рассчитывают по массе, центру тяжести и условиям перевозки.
Можно ли заказать комбинированный ложемент без чертежа?
Да. Достаточно образца изделия или его фото с габаритами: при необходимости мы выполняем 3D-сканирование, строим модель и по ней проектируем гнёзда и слои. Так получается точная посадка даже для сложных форм.
